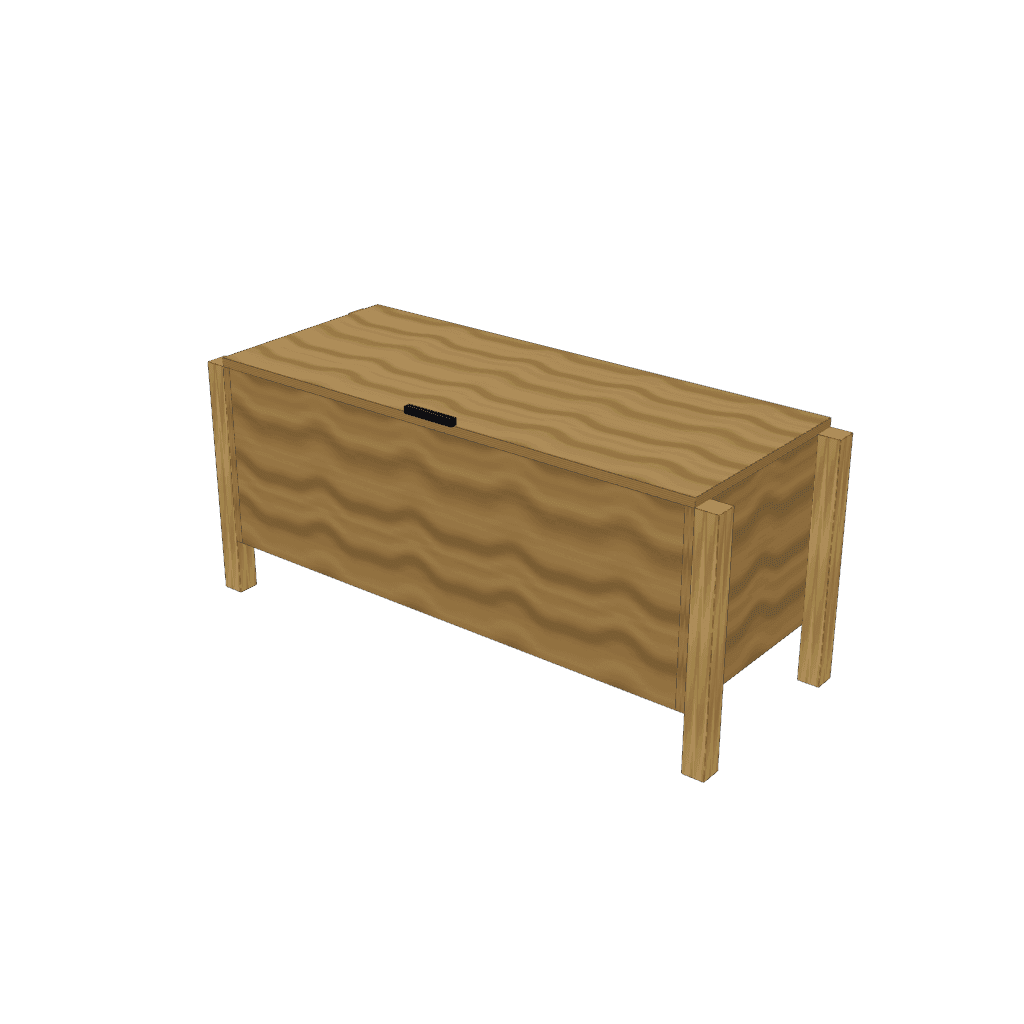

Baúl banco de patio a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →4× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →18× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →12× Tornillos para madera 4×50mm
• →3× Bisagras de libro 50×50mm (con sus tornillos)
• →1× Soporte con freno para tapa de baúl
• →4× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →1× Protector para madera exterior (1 L)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Antes de armar: comprá para exterior y sellá las piezas

   Este mueble va a vivir afuera, y eso se decide ANTES de armar nada, no después. Dos compras cambian: la cola tiene que ser para exterior —D3 si va bajo techo o en una galería, D4 si le pega el agua de verdad— y los tornillos y las escuadras tienen que ser bicromatados o galvanizados, porque los comunes se oxidan y le sacan una mancha negra a la madera desde adentro. Y lo más importante, que es lo que nadie hace: sellá las piezas SUELTAS, antes de armar. Dos manos de impregnante o de barniz de exterior en todas las caras y, sobre todo, en los CANTOS y en las puntas de los tirantes, que es por donde la madera chupa agua y se abre en hojas. Una vez armado no llegás nunca a las caras que quedan escondidas, que son justo las que se pudren primero. Y repasá el sellado una vez por temporada. (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)

2. 2. Armá la caja: los dos laterales y el piso

   Arrancá por la U: los dos laterales parados y el piso entre ellos, todo sobre una superficie bien plana —una mesa, o el piso—, porque lo que arme torcido queda torcido. Las tres piezas se unen con excéntricas minifix, y sus pozos ya están en el mapa de perforado: la excéntrica Ø15 va en la cara del piso, a 34 mm del canto; el pasaje Ø8 en ese mismo canto; y el piloto del perno, en la cara del lateral. Presentá las tres, medí las dos diagonales y emparejalas, y recién con eso trabá las excéntricas a fondo. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.)

3. 3. Cerrá el frente y la trasera

   Estas dos piezas van con tarugos encolados, no con tornillos de canto: en el borde de una placa el tornillo la abre. Presentá el frente y la trasera contra los laterales y el piso, con los tarugos en los pozos que marca el mapa de perforado, y comprobá que cierre todo antes de poner cola. Después encolá, apretá, y volvé a medir las diagonales antes de que seque: es tu última oportunidad de enderezarla. (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

4. 4. Atornillá las 4 patas

   Dos cosas antes de empezar, porque son las que fallan: cada pata lleva TRES tornillos, no dos —con dos, la pata gira sobre sí misma—, y ninguno puede quedar a menos de 40 mm del otro, o el pino se raja. Ahora sí: dá vuelta la caja sobre una mesa. Cada pata va POR FUERA del lateral, al ras del frente y de la trasera, con su punta pareja con el borde de arriba; así te quedan 120 mm de aire abajo. Los tres tornillos 4×50 van sobre el eje de la pata, o sea a 23 mm de cada canto del tirante, y repartidos a lo alto de donde las dos piezas se solapan: uno a 50 mm del borde de arriba, otro a 50 mm del borde de abajo del lateral y el tercero en el medio. Pre-perforá el lateral de lado a lado con mecha de 4 mm, para que el tornillo no trabaje de cuña y separe las dos piezas; avellaná esa boca así la cabeza queda hundida, y seguí con el piloto de 2,5 mm unos 30 mm adentro del tirante. Dala vuelta y probá que no cojee antes de cargarla. (Enrasado, o al ras: que las dos piezas terminen en el mismo plano, sin que una sobresalga. Se comprueba pasando el dedo por la unión, que es más fiel que el ojo.) (Avellanar: ensanchar en cono la boca del agujero para que la cabeza del tornillo quede hundida al ras en vez de sobresalir. Se hace con una mecha más gruesa apenas apoyada.)

5. 5. Colgá la tapa y ponele el freno

   No te saltees el freno de este paso: la tapa pesa 5,8 kg y, sin freno, se cierra sola de golpe sobre los dedos del que esté buscando algo adentro. Las bisagras son de LIBRO, de las que se atornillan a la vista, y van tres sobre el canto trasero: una a cada punta, a 100 mm del borde, y la tercera en el medio. Estas se abren hacia arriba y no piden ningún pozo grande, a diferencia de las de cazoleta, que son de puerta. Marcá con la tapa apoyada en su lugar, pre-perforá con mecha de 2 mm y atornillá primero la tapa y después la trasera. Cerrá con el soporte con freno en un costado, con sus 4 tornillos 4×16.

6. 6. Y cuando lo pongas en su lugar

   Ya está armado; esto es para que dure. No lo dejes apoyado directamente sobre la tierra ni sobre una baldosa donde se junta agua: unos tacos de goma, unos fieltros o dos listones abajo de las patas le agregan años de vida. Y si el piso está desparejo, calzalo, porque un mueble que baila trabaja sus uniones cada vez que alguien lo toca.
