Escalera de macetas a medida

1,20 m · tres escalones: las de sol arriba, las de sombra abajo. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

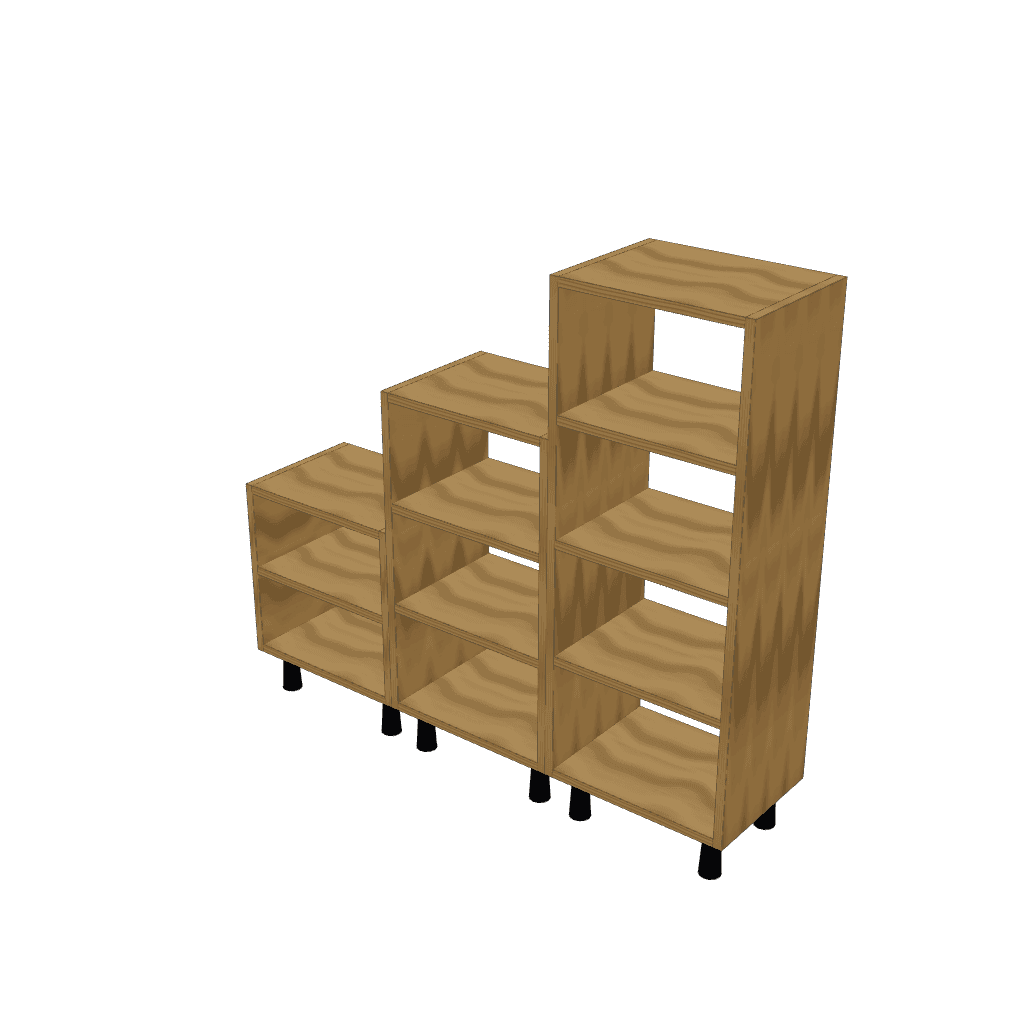

Escalera de macetas — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 120 cm
Alto: 110 cm
Profundidad: 30 cm
Peso armado: 31.3 kg
Piezas a cortar: 18
Tipo: Modular
Pasos de armado: 18
Materiales: $ 208.460

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Cada uno de sus 6 estantes aguanta unos 71 kg repartidos parejo (364 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Escalera de macetas — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Lateral	2	1000 × 300 × 18	Fenólico 18mm (exterior)
Lateral	2	700 × 300 × 18	Fenólico 18mm (exterior)
Lateral	2	400 × 300 × 18	Fenólico 18mm (exterior)
Piso/Techo / Estante	12	364 × 300 × 18	Fenólico 18mm (exterior)

Herrajes y tornillería

→24× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→24× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→12× Patas regulables 100 mm (base con 4 tornillos)
→48× Tornillos para madera 4×16mm (patas)
→2× Kit antivuelco (fijación a pared)
→8× Tornillos para madera 4×35mm (unir dos piezas sin que la punta asome)
→1× Protector para madera exterior (1 L)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 18 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 18 piezas según el mapa
Seguí el mapa de perforado: 136 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho del primer cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Pará el lateral derecho del primer cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Encastrá el estante del primer cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el estante del primer cuerpo contra el lateral derecho del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
5Colocá el piso del primer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del primer cuerpo en los pernos del lateral derecho del primer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
6Colocá el techo del primer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del primer cuerpo en los pernos del lateral derecho del primer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
7Cerrá con el lateral izquierdo del primer cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del primer cuerpo ENTERO contra el estante del primer cuerpo, el piso del primer cuerpo y el techo del primer cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
8Igualá las dos diagonales
Medí de esquina a esquina por atrás y ajustá hasta que ambas diagonales midan lo mismo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra. Este mueble no lleva fondo: no queda arriostrado solo, por eso te recomendamos fijarlo a la pared.
9Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar. Sin fondo, lo que la mantiene en escuadra es la pared: te recomendamos fijarla antes de cargarla.
10Atornillá las 4 patas regulables
Con el primer cuerpo todavía boca abajo, la cara de abajo del piso queda a mano. Atornillá cada pata con sus tornillos cortos en la marca, a unos 5 cm de los bordes, y dejalas todas a la misma altura: se nivelan cuando el mueble esté parado.
11Paren el primer cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes.
12Poné el primer cuerpo en su lugar
Entre dos, llevá el primer cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante.
13Prepará y pará el lateral derecho del segundo cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Pará el lateral derecho del segundo cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
14Encastrá los 2 estantes del segundo cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
15Colocá el piso del segundo cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
16Colocá el techo del segundo cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
17Cerrá con el lateral izquierdo del segundo cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del segundo cuerpo ENTERO contra los 2 estantes del segundo cuerpo, el piso del segundo cuerpo y el techo del segundo cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
18Igualá las dos diagonales
Medí de esquina a esquina por atrás y ajustá hasta que ambas diagonales midan lo mismo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra. Este mueble no lleva fondo: no queda arriostrado solo, por eso te recomendamos fijarlo a la pared.
19Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar. Sin fondo, lo que la mantiene en escuadra es la pared: te recomendamos fijarla antes de cargarla.
20Atornillá las 4 patas regulables
Con el segundo cuerpo todavía boca abajo, la cara de abajo del piso queda a mano. Atornillá cada pata con sus tornillos cortos en la marca, a unos 5 cm de los bordes, y dejalas todas a la misma altura: se nivelan cuando el mueble esté parado.
21Paren el segundo cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes.
22Poné el segundo cuerpo en su lugar
Entre dos, llevá el segundo cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante.
23Atornillá el segundo cuerpo a lo ya armado: 4 tornillos
Con los dos cuerpos juntos como en el paso anterior, sujetalos con dos sargentos. Atornillá desde adentro, en los agujeros del mapa, con tornillos 4×35: un 4×50 atraviesa las dos placas y asoma del otro lado.
24Prepará y pará el lateral derecho del tercer cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 6 tarugos con golpecitos suaves. Pará el lateral derecho del tercer cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
25Encastrá los 3 estantes del tercer cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho del tercer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
26Colocá el piso del tercer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del tercer cuerpo en los pernos del lateral derecho del tercer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
27Colocá el techo del tercer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del tercer cuerpo en los pernos del lateral derecho del tercer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
28Cerrá con el lateral izquierdo del tercer cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 6 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del tercer cuerpo ENTERO contra los 3 estantes del tercer cuerpo, el piso del tercer cuerpo y el techo del tercer cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
29Igualá las dos diagonales
Medí de esquina a esquina por atrás y ajustá hasta que ambas diagonales midan lo mismo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra. Este mueble no lleva fondo: no queda arriostrado solo, por eso te recomendamos fijarlo a la pared.
30Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar. Sin fondo, lo que la mantiene en escuadra es la pared: te recomendamos fijarla antes de cargarla.
31Atornillá las 4 patas regulables
Con el tercer cuerpo todavía boca abajo, la cara de abajo del piso queda a mano. Atornillá cada pata con sus tornillos cortos en la marca, a unos 5 cm de los bordes, y dejalas todas a la misma altura: se nivelan cuando el mueble esté parado.
32Paren el tercer cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes.
33Poné el tercer cuerpo en su lugar
Entre dos, llevá el tercer cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante.
34Atornillá el tercer cuerpo a lo ya armado: 4 tornillos
Con los dos cuerpos juntos como en el paso anterior, sujetalos con dos sargentos. Atornillá desde adentro, en los agujeros del mapa, con tornillos 4×35: un 4×50 atraviesa las dos placas y asoma del otro lado.
35Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Pasale la segunda mano de protector y dejala secar antes de usarlo. Girá las patas hasta que quede nivelado y no se hamaque. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo. Te recomendamos fijarlo a la pared antes de cargarlo: sin fondo, es lo que lo mantiene en escuadra. Con un kit antivuelco (escuadra, tornillos y taco) de la lista.
