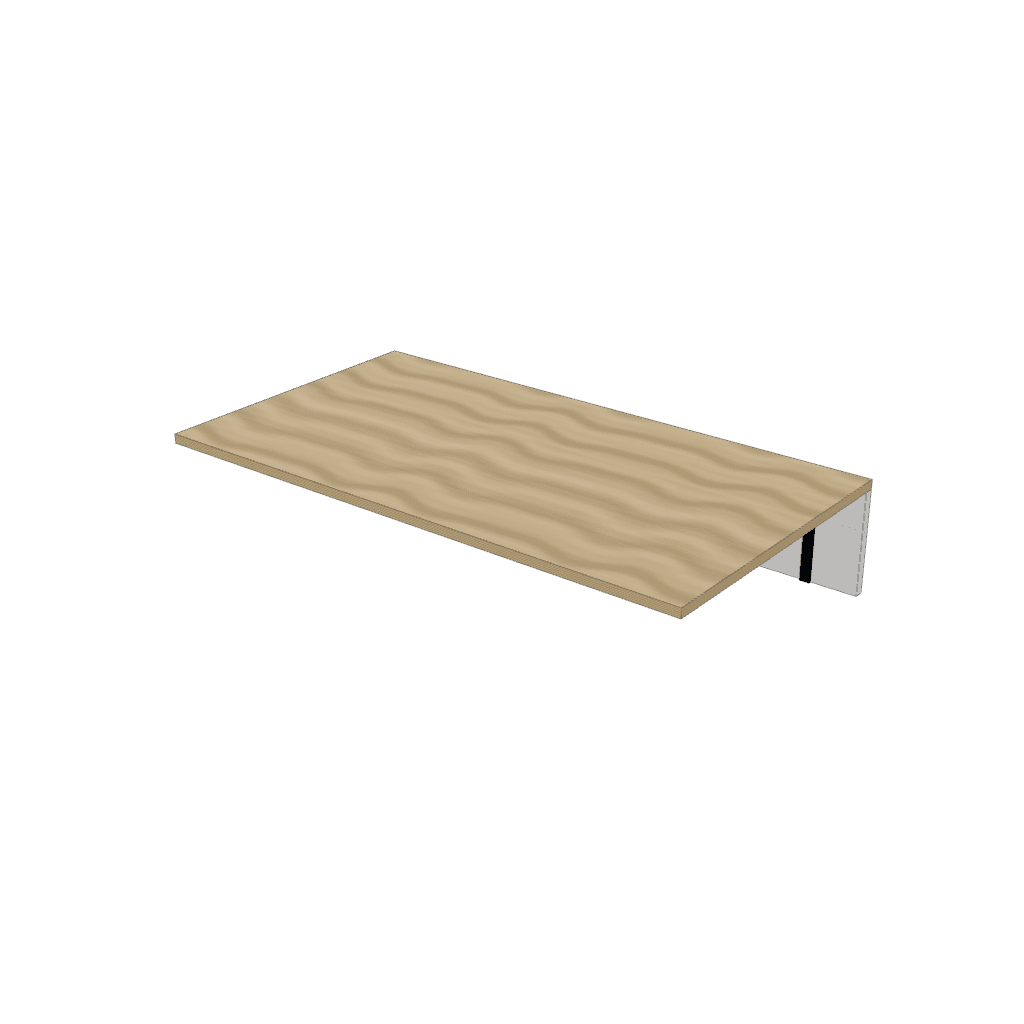

Mesa plegable de pared a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →1× Soporte plegable reforzado con traba para mesa rebatible (par, 80 kg)
• →8× Tacos de nylon 8×40 tipo Fischer UX con tornillo para madera 6×70 (para amurar el listón)
• →8× Tornillos para madera 4×16mm (escuadras, correderas, patas)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Marcá la altura y nivelá

   La tapa queda a 75 cm del piso, que es la altura de mesa (75 cm con sillas). El listón (20 cm de alto) va DEBAJO de la tapa, así que su borde de abajo queda 21,8 cm más abajo: a 53,2 cm del piso. Marcá esa línea en la pared con el nivel de burbuja, de punta a punta: si el listón queda torcido, la tapa queda torcida. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.)

2. 2. Amurá el listón

   Presentá el listón sobre la línea y marcá 8 puntos, en una fila a 2 cm del borde de ARRIBA del listón (los tacos de arriba son los que trabajan: el listón gira sobre su borde de abajo): en cada fila, uno a 10 cm de cada punta y el resto repartido parejo en el medio (uno cada 12,9 cm). A una mesa uno se apoya y el listón tira de la pared, así que va más tupido que un estante. En ladrillo hueco: mecha de 8, SIN percutor para no romper las paredes de adentro del ladrillo, y taco de nylon 8×40 tipo Fischer UX con tornillo para madera de 6×70 (el tornillo tiene que pasar los 18 mm del listón y llegar al fondo del taco, o el taco no abre; y de Ø6, que es con el que el fabricante da la carga). Pre-perforá el listón, atornillá los dos de las puntas, controlá el nivel y recién ahí poné los del medio. (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.) (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Qué es un tarugo Fischer: el tarugo de plástico que se mete en el agujero de la pared para que el tornillo tenga de dónde agarrarse; el S8 pide mecha de 8 mm. En ladrillo hueco o en durlock hacen falta tarugos especiales, porque el común gira en el aire.)

3. 3. Atornillá los 2 soportes plegables al listón

   Los de las puntas van a 10 cm de cada borde, todos a la misma altura y con el brazo para el mismo lado: probá que abran y traben los 2 antes de seguir. Van con los tornillos que traen.

4. 4. Apoyá la tapa y atornillala desde abajo

   Con los soportes abiertos y trabados, apoyá la tapa con su canto de atrás sobre el listón, centrada, y atornillala a los brazos desde abajo con los tornillos de 16 mm de la lista (4 por soporte): pasan la chapa del brazo y entran 13 mm en los 18 mm de la tapa, sin asomar por arriba. Plegala y desplegala un par de veces para ver que no roce la pared. (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)

5. 5. Cargala de a poco

   Antes de usarla, cargala de a poco: primero apoyá las manos, después algo de peso, y mirá que el listón no se despegue de la pared ni los soportes cedan. Está pensada para unos 47 kg de uso como mesa (tapa incluida): el par de soportes aguanta 80 kg y los 8 tacos, según el fabricante, lo que tira la tapa en ladrillo hueco. No te sientes ni te subas: es una tapa colgada, no un banco.
