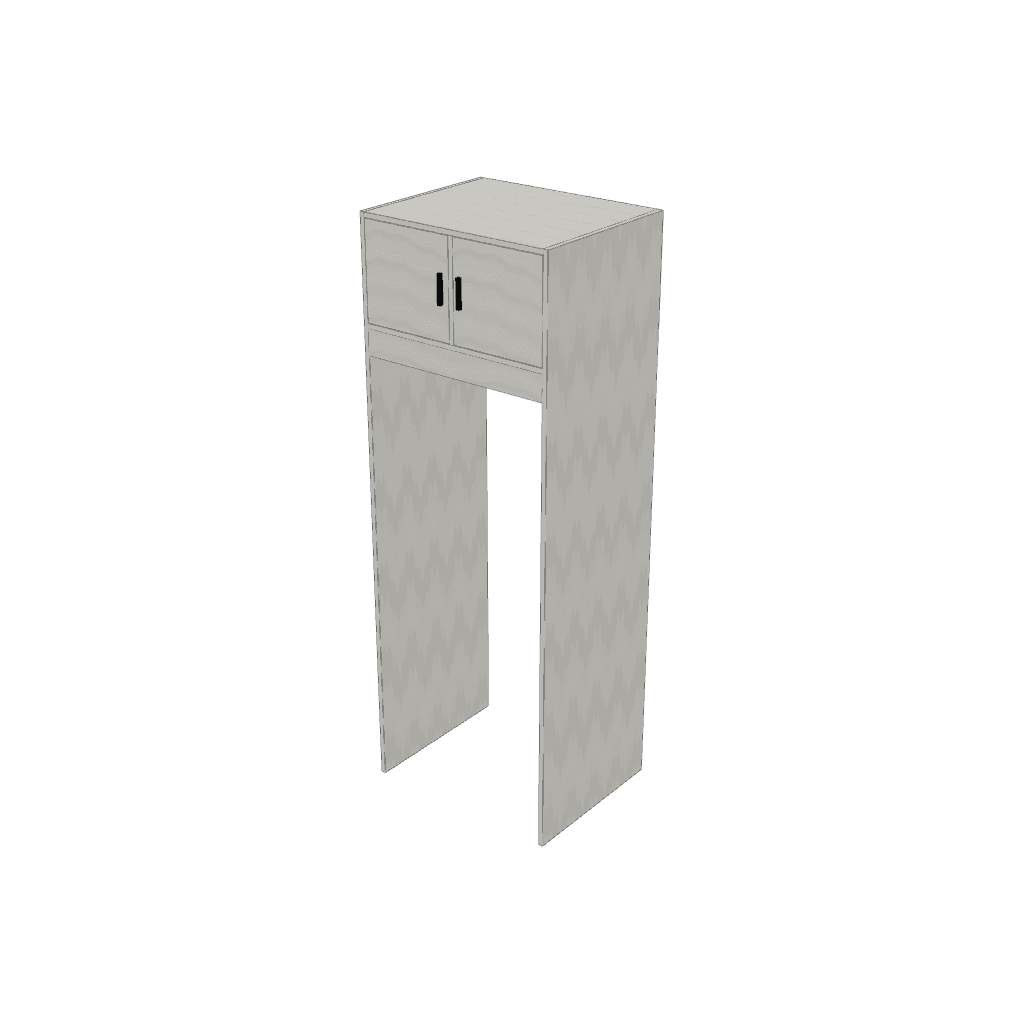

Puente sobre la heladera a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →4× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →22× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →23× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
• →13× Tornillos para madera 4×50mm
• →4× Bisagras cazoleta 35mm
• →2× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
• →2× Kit antivuelco (fijación a pared)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Antes de cortar: medí lo que va en el hueco

   Este es el único paso que hay que hacer ANTES de mandar a cortar las placas, porque un hueco chico no se agranda después. Si el aparato ya está en tu casa, andá a medirlo ahora mismo, con la puerta cerrada. El hueco va SIN piso, sin fondo y sin zócalo: lo que entre ahí —el lavarropas, la heladera, o vos con la silla si es el hueco de las piernas— apoya directamente en el suelo del ambiente, y por atrás tienen que pasar las mangueras y salir el aire caliente. A la medida del aparato hay que sumarle la holgura que pide SU manual, que no es la misma para todos: una heladera suele pedir 50 mm atrás y a los costados y 100 mm arriba, y un lavarropas, lo que necesite para vibrar sin golpear contra la madera. Si no tenés el manual, no bajes de 20 mm a cada lado y 30 arriba. Y OJO con la ALTURA, que es donde se equivoca todo el mundo: este hueco lleva por delante una tabla parada de canto, justo abajo del tablero que lo tapa, así que lo que entra no es hasta el tablero sino lo que queda DEBAJO de esa tabla — 1738 mm medidos desde el piso del ambiente. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.) (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)

2. 2. Acostá un lateral y armá columna por columna

   Este mueble no se arma parado: se arma ACOSTADO sobre un lateral, con la cara interna hacia arriba, y se va avanzando de columna en columna. Hay un motivo: así cada pieza baja derecha sobre los tarugos o los pernos de la anterior, y ninguna tiene que entrar en dos direcciones a la vez, que es lo que no se puede hacer. Enroscá los pernos de las minifix en la cara del lateral y presentá el piso y el techo PARADOS sobre ellos: el perno pasa por el agujero del canto —el borde finito de la pieza, el del espesor— y lo agarra la excéntrica, que girás hasta que trabe. Después encolá los tarugos de los estantes de la primera columna y paralos en sus pozos. Después bajá el primer divisor sobre los tarugos de esos estantes; encima de ese divisor van los estantes de la columna siguiente; después el divisor siguiente; y así, sin saltear ninguno, hasta la última columna. (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

3. 3. Poné el travesaño del puente, abajo del tablero que cruza el hueco

   Esta tabla parece de más y es justo al revés: el tablero que tapa el hueco es el piso de todo lo que va arriba y cruza esa luz sin nada debajo, y una placa de 18 mm sola se vence con el tiempo. El travesaño es una tabla puesta de canto —parada sobre su lado angosto, que es como una tabla no se dobla— y va justo debajo del borde DELANTERO del tablero, a tope entre los dos verticales y al ras del frente. Va con tarugos encolados en cada punta, que están en el mapa de perforado, y si querés, un par de tornillos desde arriba del tablero hacia su canto. Ponela con el mueble todavía acostado: después no entra. (A tope: una pieza termina contra la cara de la otra, sin encastres ni cortes en ángulo. Por eso casi siempre lleva una escuadra metálica o unos tarugos que la sostengan.) (Enrasado, o al ras: que las dos piezas terminen en el mismo plano, sin que una sobresalga. Se comprueba pasando el dedo por la unión, que es más fiel que el ojo.)

4. 4. Fijá los divisores con tornillos desde la otra cara

   Los divisores son los verticales que separan una columna de otra, y son los únicos que no van tarugados: no podrían, porque si tuvieran tarugos arriba y abajo no habría manera de bajarlos sobre los estantes de su columna. Van atornillados desde afuera. Con el divisor ya en su lugar, pre-perforá desde la OTRA cara de la pieza horizontal —desde abajo del piso, desde arriba del techo, desde el otro lado del estante—, centrado en el espesor del divisor, y meté un tornillo 4×50. Las cabezas casi no se ven: en el piso quedan mirando al suelo, en un estante intermedio quedan dentro de la zona de al lado, y en el techo, si el mueble es bajo, se tapan con tapitas adhesivas del color de la placa. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.)

5. 5. Cerrá con el otro lateral: es una sola maniobra

   Esto se hace de una sola vez y conviene ser dos. Enroscá los pernos en la cara de ese lateral, encolá los tarugos en los pozos de los estantes de la última columna, y bajá el lateral ENTERO sobre el conjunto, en paralelo: los pernos tienen que entrar en los pozos del canto del piso y del techo, y los tarugos en los de los estantes, todos al mismo tiempo. Cuando apoyó, girá las excéntricas hasta que traben.

6. 6. Cerrá con el fondo, que es lo que lo deja derecho

   El fondo no está para tapar la pared: es la pieza que traba el mueble derecho, y lo deja como esté en este momento. Por eso va ahora, antes de los cajones y las puertas — así los regulás sobre una caja que ya no se mueve. Primero enderezalo: medí las dos diagonales y empujá una esquina hasta que den iguales. Sostenelo así y clavá el fondo al perímetro y a cada estante y cada divisor, con un clavo cada 15 cm más o menos.

7. 7. Colgá las 2 puertas batientes

   Antes del primer agujero, la advertencia que salva una puerta: el pozo de la bisagra es CIEGO, no tiene que salir del otro lado, así que va con fresa de copa CON TOPE de profundidad. Sin tope, la mecha asoma por la cara vista y esa hoja no se usa más. Las bisagras son cazoleta 35 mm y cada hoja lleva las suyas según cuánto mide: la hoja de 370 mm que abre a la derecha, 2 bisagras con el CENTRO de la copa a 100, 270 mm desde su borde de abajo; la hoja de 370 mm que abre a la izquierda, 2 bisagras con el CENTRO de la copa a 100, 270 mm desde su borde de abajo. El pozo es de Ø35 y 12,5 mm de profundidad, con el centro a 22 mm del canto del lado de las bisagras. Las bases se atornillan a la CARA interna del lateral —o a la cara del divisor que mira a ese hueco, nunca a su canto de 18 mm—, a las mismas alturas: presentá la hoja con una cuña de 3 mm abajo para marcarlas sin que se te venga encima. Después colgala, regulala con los tornillos de la bisagra, que corrigen en los tres sentidos, y verificá que todas cierren parejas. (Qué son las bisagras cazoleta: las de los muebles de cocina, las que quedan escondidas adentro y se regulan con dos tornillitos. La COPA es el pozo redondo que se hace en la puerta; la BASE, la piecita que va atornillada al mueble.)

8. 8. Pará el mueble, nivelalo y fijalo a la pared

   Levantalo entre dos personas y llevalo a su lugar. Nivelalo calzando abajo si el piso no es parejo, y fijá los DOS kits antivuelco a la pared antes de cargar nada: son una cinta o una escuadra a cada lateral, que agarran el mueble del lateral o del techo —de la placa de 18, nunca del fondo de 3 mm, que se arranca— y la pared con el tarugo que corresponda: Fischer si es de ladrillo, tarugo de placa con ala si es durlock. No es un trámite: un mueble de esta altura se da vuelta hacia adelante si el peso queda mal repartido o si alguien se apoya en una puerta abierta. (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.) (Qué es un tarugo Fischer: el tarugo de plástico que se mete en el agujero de la pared para que el tornillo tenga de dónde agarrarse; el S8 pide mecha de 8 mm. En ladrillo hueco o en durlock hacen falta tarugos especiales, porque el común gira en el aire.)

9. 9. Colocá los 2 tiradores

   Lo que más se nota de un mueble hecho en casa es un tirador dos milímetros más arriba que el de al lado, así que no marques a ojo: hacete una plantilla —un cartón con los agujeros— y usá la misma para todos, así quedan todos a la misma altura y a la misma distancia del borde. En los cajones van centrados; en las puertas, cerca del canto que se abre. Perforá siempre desde la cara vista hacia adentro, con un pedazo de madera apoyado por detrás para que la mecha no reviente la placa al salir, y atornillá el tirador desde adentro.
