Rack de TV a medida

1,60 m · cajones + estante. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

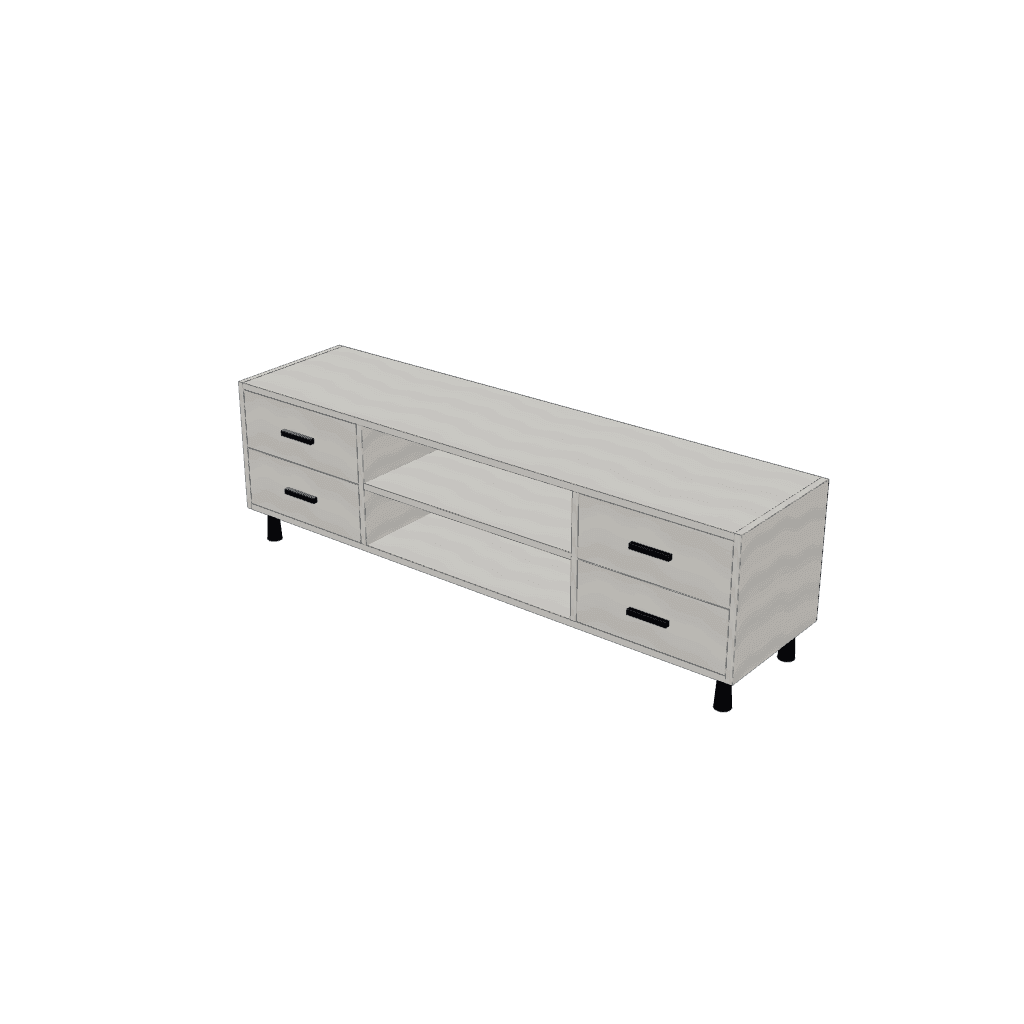

Rack de TV — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 160 cm
Alto: 48 cm
Profundidad: 40 cm
Peso armado: 43.6 kg
Piezas a cortar: 28
Tipo: Modular
Pasos de armado: 10
Materiales: $ 222.560

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Su estante aguanta unos 13 kg repartidos parejo (679 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Rack de TV — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Fondo	1	1598 × 378 × 3	Fibrofácil 3mm (fondos)
Fondo de cajón	4	398 × 350 × 3	Fibrofácil 3mm (fondos)
Piso/Techo	2	1564 × 397 × 18	MDF 18mm Blanco
Estante	1	679 × 397 × 18	MDF 18mm Blanco
Lateral	2	397 × 380 × 18	MDF 18mm Blanco
Divisor	2	397 × 344 × 18	MDF 18mm Blanco
Frente de cajón	4	421 × 169 × 18	MDF 18mm Blanco
Contrafrente	4	362 × 136 × 18	MDF 18mm Blanco
Lateral de cajón	8	350 × 136 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→20× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→59× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→28× Tornillos para madera 4×50mm
→64× Tornillos para madera 4×16mm (correderas y patas)
→4× Correderas telescópicas 350 mm (par)
→4× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
→8× Patas regulables 100 mm (base con 4 tornillos)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 27 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 23 piezas según el mapa
Seguí el mapa de perforado: 120 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Colocá el piso y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
5Colocá el segundo divisor desde la izquierda: 3 tornillos
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Presentá el segundo divisor desde la izquierda contra el piso, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del piso, pasá un tornillo 4×50 por cada agujero pasante (3 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
6Encastrá el estante de la columna 2 en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el estante de la columna 2 contra el segundo divisor desde la izquierda, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
7Colocá el primer divisor desde la izquierda: 3 tornillos
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el primer divisor desde la izquierda ENTERO contra el estante de la columna 2 y el piso, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Desde la cara de afuera del piso, pasá un tornillo 4×50 por cada agujero pasante (3 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
8Colocá el techo: 6 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Desde la cara de afuera del techo, pasá un tornillo 4×50 por cada agujero pasante (6 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
9Colocá el lateral izquierdo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Meté los pernos del lateral izquierdo en los agujeros del piso y del techo, parejo y en su marca. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
10Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
11Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
12Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
13Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
14Completá el fondo: 33 clavos
Seguí por todo el contorno y sobre el estante y los divisores, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
15Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
16Atornillá las 8 patas regulables
Con el mueble todavía boca abajo, la cara de abajo del piso queda a mano. Atornillá cada pata con sus tornillos cortos en la marca, a unos 5 cm de los bordes, y dejalas todas a la misma altura: se nivelan cuando el mueble esté parado.
17Paren el mueble entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
18Prepará y apoyá el frente del primer cajón boca abajo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Apoyá el frente del primer cajón boca abajo sobre la manta, con la cara de adentro hacia arriba: el cajón se arma encima.
19Encastrá el lateral derecho del primer cajón en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral derecho del primer cajón contra el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
20Colocá el contrafrente del primer cajón: 2 tornillos
Presentá el contrafrente del primer cajón contra el lateral derecho del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del lateral derecho del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
21Colocá el lateral izquierdo del primer cajón: 2 tornillos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral izquierdo del primer cajón contra el contrafrente del primer cajón y el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga. Desde la cara de afuera del lateral izquierdo del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
22Colocá el fondo del primer cajón: 6 clavos
Presentá el fondo del primer cajón contra el contrafrente del primer cajón, el lateral derecho del primer cajón y el lateral izquierdo del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Antes de clavar, medí las dos diagonales de la caja: tienen que dar igual. Si no, empujá la esquina de la más larga hasta igualarlas. Clavá el fondo al canto con 6 clavos repartidos por el borde (uno en cada esquina y el resto en el medio de los lados), derechos para que no asomen adentro.
23Dá vuelta el cajón
Ya armado, levantalo entre dos y girá la caja entera, apoyando el canto de abajo del frente: queda parado, como va en el mueble. No lo sueltes: el frente sobresale abajo y se vuelca.
24Atornillá las correderas y el tirador
Separá cada corredera en sus dos partes. En el banco, atornillá la parte móvil en cada lateral del cajón, con tornillos cortos 4×16. La parte fija va en el mueble, que ya está parado: por el hueco del cajón, atornillala contra la cara de adentro del primer divisor desde la izquierda y del lateral izquierdo, a la altura que marca el mapa, con los mismos tornillos. Las dos del mismo par, bien paralelas. Perforá el frente en dos puntos centrados de lado a lado y a media altura, a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
25Meté el cajón
Entre dos, presentalo derecho frente a su hueco, a la altura de las correderas. Encastrá las partes móviles en las fijas y empujá parejo hasta el fondo: tiene que correr suave, sin rozar.
26Armá y meté los otros 3 cajones igual
Igual que el primero, de a uno: armalo en el banco con el frente boca abajo, dalo vuelta, atornillá las correderas, poné el tirador y metelo en su hueco.
27Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Girá las patas hasta que quede nivelado y no se hamaque. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo. Si hay chicos en casa o va a tener peso arriba, te recomendamos fijarlo a la pared con un kit antivuelco (escuadra, tornillos y taco): no viene en la lista de herrajes, se compra aparte.
