Rack de TV colgado a medida

1,40 m · sin patas, el piso queda libre. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

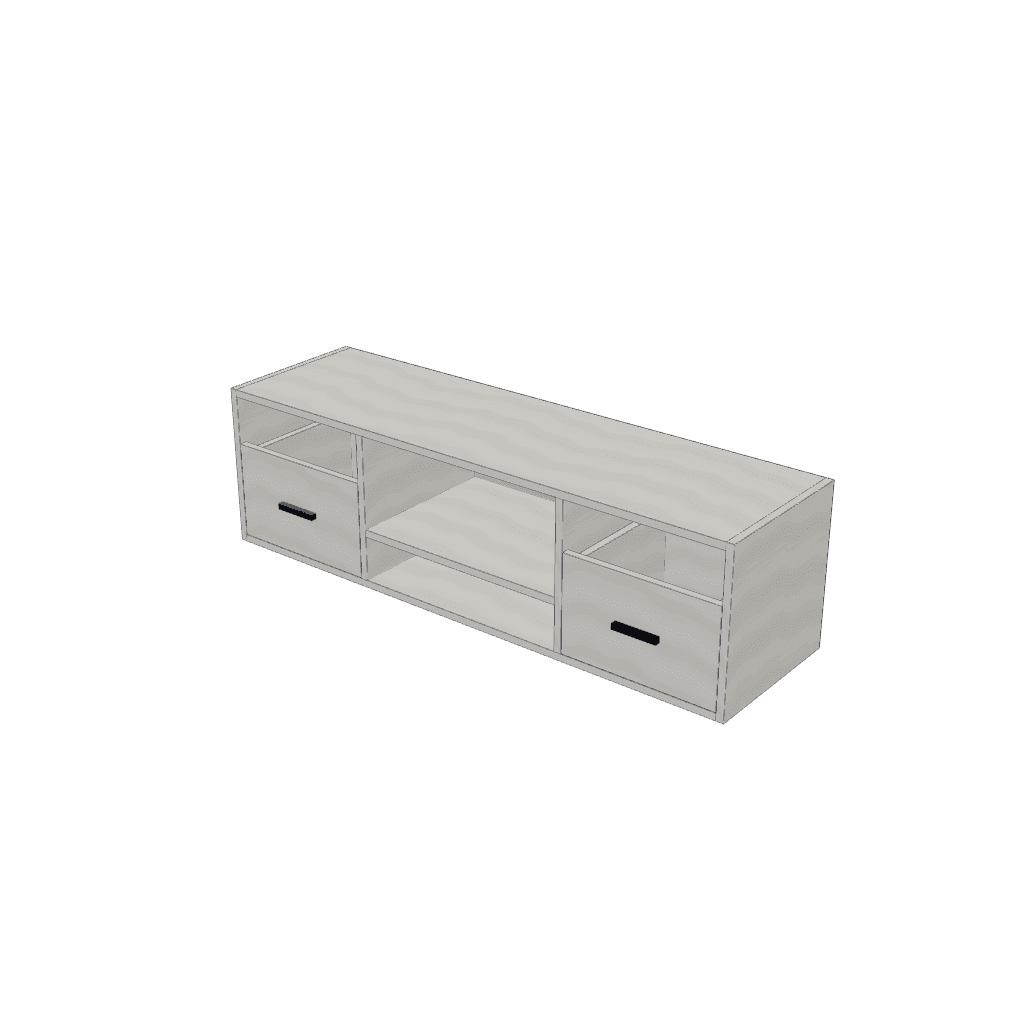

Rack de TV colgado — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 140 cm
Alto: 40 cm
Profundidad: 40 cm
Peso armado: 42.7 kg
Piezas a cortar: 21
Tipo: Modular
Pasos de armado: 11
Materiales: $ 194.785

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Su estante aguanta unos 23 kg repartidos parejo (547 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Rack de TV colgado — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Fondo	1	1398 × 398 × 3	Fibrofácil 3mm (fondos)
Fondo de cajón	2	365 × 350 × 3	Fibrofácil 3mm (fondos)
Piso/Techo	2	1364 × 397 × 18	MDF 18mm Blanco
Estante	1	547 × 397 × 18	MDF 18mm Blanco
Lateral	2	400 × 397 × 18	MDF 18mm Blanco
Divisor	2	397 × 364 × 18	MDF 18mm Blanco
Frente de cajón	2	388 × 361 × 18	MDF 18mm Blanco
Lateral de cajón	4	350 × 328 × 18	MDF 18mm Blanco
Contrafrente	2	329 × 328 × 18	MDF 18mm Blanco
Tabla de colgar	1	547 × 120 × 18	MDF 18mm Blanco
Tabla de colgar	2	391 × 120 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→12× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→44× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→8× Escuadras de refuerzo
→48× Tornillos para madera 4×16mm (escuadras y correderas)
→24× Tornillos para madera 4×50mm
→2× Correderas telescópicas 350 mm (par)
→2× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
→6× Tornillos 6×80 con tarugo Fischer S8 (para colgar en ladrillo macizo u hormigón; en hueco o durlock, tarugo especial)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 20 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 17 piezas según el mapa
Seguí el mapa de perforado: 96 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Colocá el piso y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
5Colocá el segundo divisor desde la izquierda: 3 tornillos
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Presentá el segundo divisor desde la izquierda contra el piso, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del piso, pasá un tornillo 4×50 por cada agujero pasante (3 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
6Encastrá el estante de la columna 2 en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el estante de la columna 2 contra el segundo divisor desde la izquierda, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
7Colocá el primer divisor desde la izquierda: 3 tornillos
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el primer divisor desde la izquierda ENTERO contra el estante de la columna 2 y el piso, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Desde la cara de afuera del piso, pasá un tornillo 4×50 por cada agujero pasante (3 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
8Colocá la tabla de colgar de la columna 1: 2 escuadras
Presentá la tabla de colgar de la columna 1 contra el primer divisor desde la izquierda, en su marca, y sujetala con un sargento para que no se corra. Por adentro, en el rincón con el primer divisor desde la izquierda, atornillá 2 escuadras de metal, un ala contra cada pieza, con tornillos cortos 4×16: uno largo atraviesa la placa.
9Colocá la tabla de colgar de la columna 2: 4 escuadras
Presentá la tabla de colgar de la columna 2 contra el primer divisor desde la izquierda y el segundo divisor desde la izquierda, en su marca, y sujetala con un sargento para que no se corra. Por adentro, en el rincón con el primer divisor desde la izquierda y el segundo divisor desde la izquierda, atornillá 4 escuadras de metal, un ala contra cada pieza, con tornillos cortos 4×16: uno largo atraviesa la placa.
10Colocá la tabla de colgar de la columna 3: 2 tornillos y 2 escuadras
Presentá la tabla de colgar de la columna 3 contra el lateral derecho y el segundo divisor desde la izquierda, en su marca, y sujetala con un sargento para que no se corra. Desde la cara de afuera del lateral derecho, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Por adentro, en el rincón con el segundo divisor desde la izquierda, atornillá 2 escuadras de metal, un ala contra cada pieza, con tornillos cortos 4×16: uno largo atraviesa la placa.
11Colocá el techo: 6 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Desde la cara de afuera del techo, pasá un tornillo 4×50 por cada agujero pasante (6 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
12Colocá el lateral izquierdo: 2 tornillos y 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Meté los pernos del lateral izquierdo en los agujeros del piso y del techo, parejo y en su marca. Desde la cara de afuera del lateral izquierdo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
13Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
14Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
15Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
16Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
17Completá el fondo: 30 clavos
Seguí por todo el contorno y sobre el estante y los divisores, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
18Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
19Paren el mueble entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
20Colgalo a la pared
Todavía sin puertas ni cajones: pesa menos y llegás a la tabla de colgar por adentro. Antes de subirlo, hacé desde adentro los agujeros de la pared en las tablas de colgar, con mecha de 6 mm, atravesando también el fondo: 6 en total, uno a 100 mm de cada punta de cada tramo, todos sobre el eje de la tabla (a la mitad de su alto). Llegó el momento de subirlo, y conviene ser dos. Marcá en la pared la línea del BORDE SUPERIOR del mueble con un nivel de burbuja —de referencia, una alacena de cocina suele quedar con su piso a 1,45 m del suelo—. Los agujeros de la pared van sobre una línea paralela, 78 mm más abajo: ése es el eje de la tabla de colgar, y no es la mitad del alto del mueble porque la tabla mide 120 mm y va justo debajo del techo. Con la línea marcada, presentalo entre dos, marcá la pared a través de los agujeros de la tabla y bajalo. Perforá cada marca con mecha de 8 mm, 6 cm de hondo, y meté los tarugos. Subilo de nuevo y pasá 6 tornillos de 6×80 con tarugo Fischer S8 por los agujeros que ya le hiciste a la tabla, tramo por tramo. Ninguno a menos de 40 mm de una esquina de la pared, o el ladrillo se desgrana. Y lo más importante: de qué pared lo colgás. Vacío pesa ~43 kg y cargado va a pesar bastante más, así que a este peso va sí o sí en LADRILLO MACIZO U HORMIGÓN. En ladrillo hueco, en hormigón celular (el Retak) o en durlock, ese tarugo no aguanta y el mueble se viene abajo con todo adentro: ahí hay que llegar a los perfiles, amurar antes un listón de madera y colgar de ese listón, o usar un anclaje específico para pared hueca. Cargado, la pared va a sostener ~90 kg (sin contar lo que apoyes sobre el piso del mueble), y la fijación se decide para TU pared. Ya colgado y antes de cargarlo, apoyale el nivel arriba para ver que haya quedado derecho. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.) (Qué es un tarugo Fischer: el tarugo de plástico que se mete en el agujero de la pared para que el tornillo tenga de dónde agarrarse; el S8 pide mecha de 8 mm. En ladrillo hueco o en durlock hacen falta tarugos especiales, porque el común gira en el aire.)
21Prepará y apoyá el frente del primer cajón boca abajo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Apoyá el frente del primer cajón boca abajo sobre la manta, con la cara de adentro hacia arriba: el cajón se arma encima.
22Encastrá el lateral derecho del primer cajón en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral derecho del primer cajón contra el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
23Colocá el contrafrente del primer cajón: 2 tornillos
Presentá el contrafrente del primer cajón contra el lateral derecho del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del lateral derecho del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
24Colocá el lateral izquierdo del primer cajón: 2 tornillos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral izquierdo del primer cajón contra el contrafrente del primer cajón y el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga. Desde la cara de afuera del lateral izquierdo del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
25Colocá el fondo del primer cajón: 6 clavos
Presentá el fondo del primer cajón contra el contrafrente del primer cajón, el lateral derecho del primer cajón y el lateral izquierdo del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Antes de clavar, medí las dos diagonales de la caja: tienen que dar igual. Si no, empujá la esquina de la más larga hasta igualarlas. Clavá el fondo al canto con 6 clavos repartidos por el borde (uno en cada esquina y el resto en el medio de los lados), derechos para que no asomen adentro.
26Dá vuelta el cajón
Ya armado, levantalo entre dos y girá la caja entera, apoyando el canto de abajo del frente: queda parado, como va en el mueble. No lo sueltes: el frente sobresale abajo y se vuelca.
27Atornillá las correderas y el tirador
Separá cada corredera en sus dos partes. En el banco, atornillá la parte móvil en cada lateral del cajón, con tornillos cortos 4×16. La parte fija va en el mueble, que ya está parado: por el hueco del cajón, atornillala contra la cara de adentro del primer divisor desde la izquierda y del lateral izquierdo, a la altura que marca el mapa, con los mismos tornillos. Las dos del mismo par, bien paralelas. Perforá el frente en dos puntos centrados de lado a lado y a media altura, a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
28Meté el cajón
Entre dos, presentalo derecho frente a su hueco, a la altura de las correderas. Encastrá las partes móviles en las fijas y empujá parejo hasta el fondo: tiene que correr suave, sin rozar.
29Armá y meté el segundo cajón igual
Igual que el primero: armalo en el banco con el frente boca abajo, dalo vuelta, atornillá las correderas, poné el tirador y metelo en su hueco.
30Revisá el mueble antes de usarlo
Comprobá que quedó firme contra la pared, derecho y en escuadra. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo.
