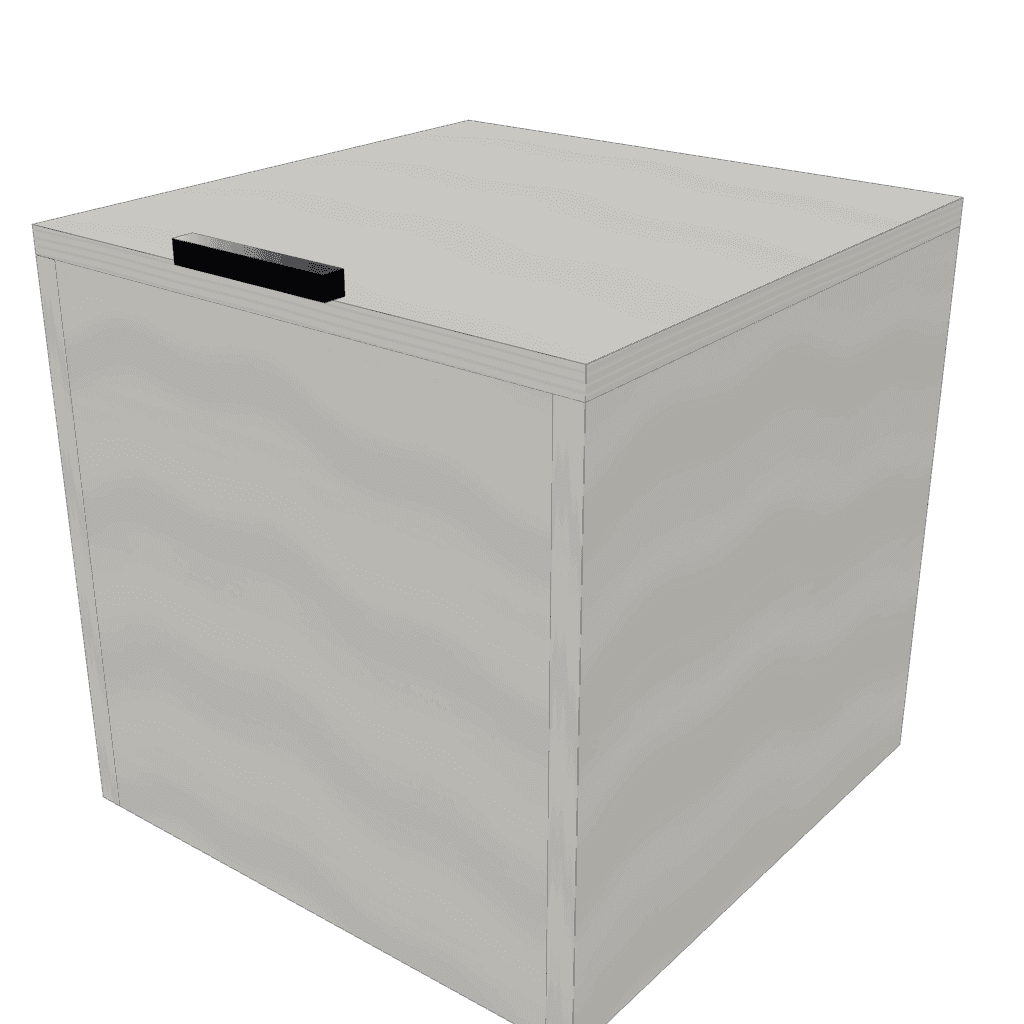

Cubo asiento / baúl a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →4× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →12× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →2× Bisagras de libro 50×50mm (con sus tornillos)
• →1× Soporte con freno para tapa de baúl
• →20× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →4× Ruedas con freno para mueble

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Armá la caja: los dos laterales y el piso

   Arrancá por la U: los dos laterales parados y el piso entre ellos, todo sobre una superficie bien plana —una mesa, o el piso—, porque lo que arme torcido queda torcido. Las tres piezas se unen con excéntricas minifix, y sus pozos ya están en el mapa de perforado: la excéntrica Ø15 va en la cara del piso, a 34 mm del canto; el pasaje Ø8 en ese mismo canto; y el piloto del perno, en la cara del lateral. Presentá las tres, medí las dos diagonales y emparejalas, y recién con eso trabá las excéntricas a fondo. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.)

2. 2. Cerrá el frente y la trasera

   Estas dos piezas van con tarugos encolados, no con tornillos de canto: en el borde de una placa el tornillo la abre. Presentá el frente y la trasera contra los laterales y el piso, con los tarugos en los pozos que marca el mapa de perforado, y comprobá que cierre todo antes de poner cola. Después encolá, apretá, y volvé a medir las diagonales antes de que seque: es tu última oportunidad de enderezarla. (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

3. 3. Colgá la tapa y ponele el freno

   No te saltees el freno de este paso: la tapa pesa 2,2 kg y, sin freno, se cierra sola de golpe sobre los dedos del que esté buscando algo adentro. Las bisagras son de LIBRO, de las que se atornillan a la vista, y van dos sobre el canto trasero: una a cada punta, a 100 mm del borde. Estas se abren hacia arriba y no piden ningún pozo grande, a diferencia de las de cazoleta, que son de puerta. Marcá con la tapa apoyada en su lugar, pre-perforá con mecha de 2 mm y atornillá primero la tapa y después la trasera. Cerrá con el soporte con freno en un costado, con sus 4 tornillos 4×16.

4. 4. Montá las 4 ruedas con freno

   Una rueda en cada esquina del piso, atornillada desde adentro de la caja. Cuando la uses, dejá frenadas las dos de un mismo lado: si no, la caja se te escapa justo cuando la abrís o la empujás para buscar algo.
