Banco sin brazos a medida

1,20 m · asiento corrido. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

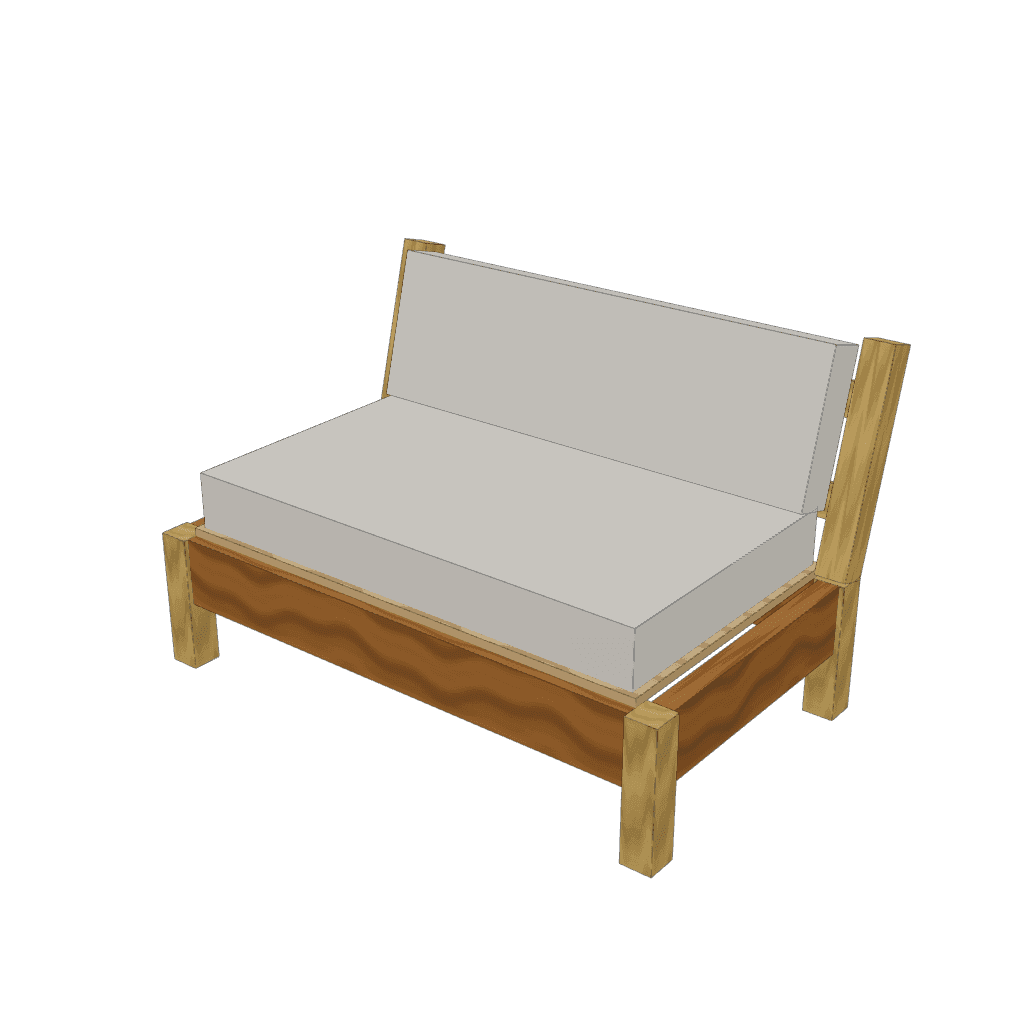

Banco sin brazos — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 120 cm
Alto: 75 cm
Profundidad: 70 cm
Peso armado: 23.3 kg
Piezas a cortar: 13
Tipo: Sofá
Pasos de armado: 4
Materiales: $ 149.225

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra. Este mueble sale como estructura: el despiece no incluye espuma ni tapizado.

Banco sin brazos — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Respaldo	2	1070 × 70 × 20	Listón pino 1″×3″ (20×70mm)
Asiento	1	1070 × 635 × 18	Terciado/multilaminado 18mm
Parante respaldo	2	458 × 65 × 65	Tirante pino 3″×3″ (65×65mm)
Pata	4	292 × 65 × 65	Tirante pino 3″×3″ (65×65mm)
Travesaño frontal / Travesaño trasero	2	1070 × 145 × 45	Viga pino 2″×6″ (45×145mm)
Larguero lateral	2	570 × 145 × 45	Viga pino 2″×6″ (45×145mm)

Herrajes y tornillería

→8× Escuadras de refuerzo
→32× Tornillos para madera 4×16mm (escuadras, correderas, patas)
→20× Tornillos para madera 4×50mm

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. Armá el esqueleto: los 4 postes y los dos rieles del asiento
Lo que estás armando es el esqueleto que va a aguantar el peso; lo mullido viene después y tapa todo esto. Uní los 4 postes de pino de las esquinas con los rieles del frente y de atrás —los palos de 50×150 parados de canto, con su borde de arriba a la altura del asiento— usando tornillos 4×50 y pre-perforando siempre. La base queda abierta abajo, así tiene que ser. Antes de apretar del todo, medí las dos diagonales y emparejalas, y reforzá las cuatro esquinas con escuadras metálicas: un sofá trabaja cada vez que alguien se sienta. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)
2. Apoyá la plataforma del asiento
Es el tablero sobre el que después va a descansar el almohadón, así que no se ve: queda tapado por la tapicería. Apoyalo sobre los dos rieles y atornillalo a los dos, sin dejar zonas sueltas — una plataforma que trabaja floja chirría con cada movimiento.
3. Montá los parantes y el respaldo, que va inclinado a propósito
El respaldo NO va a 90°: va reclinado 15°, y eso no es un error del plano — un respaldo vertical es incómodo a los cinco minutos. Los parantes son los dos palos que arrancan sobre el asiento y suben con esa inclinación: atornillalos al riel trasero y después fijá entre ellos los dos travesaños del respaldo.
4. Los almohadones no se hacen: se encargan
Esta parte no sale de la madera y no está en la lista de cortes. Los almohadones de asiento y de respaldo se compran hechos o se mandan a hacer a una tapicería con la medida a mano: el de asiento es de 1200×700 mm más o menos. Llevá el sofá medido, o una foto con las medidas anotadas.
