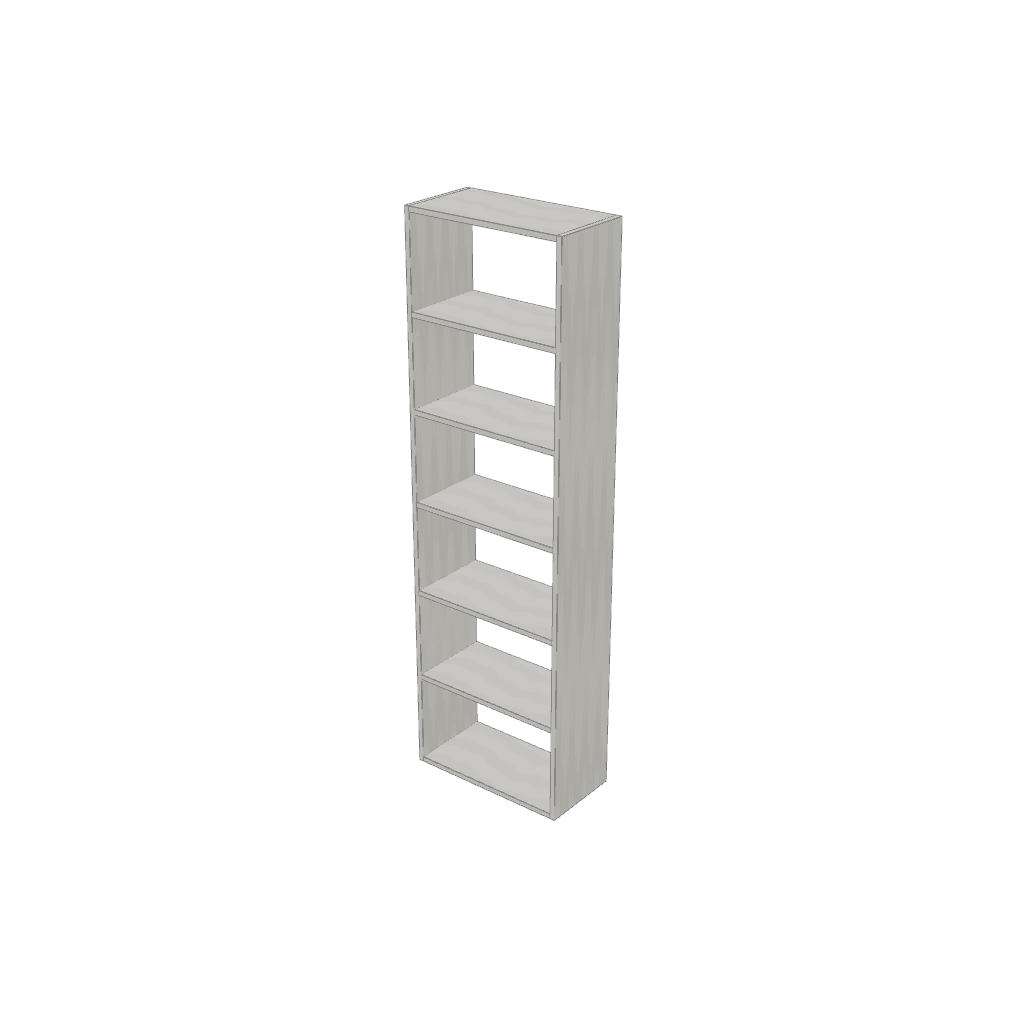

Biblioteca abierta a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →20× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Acostá un lateral en el piso: el mueble se arma ahí encima

   Esta estantería no se arma parada: se arma acostada, como quien le pone el esqueleto a un costado, y recién al final se levanta. Apoyá un lateral en el suelo con la cara interna —la que va a quedar para adentro— hacia arriba. Enroscá los pernos de las minifix en sus pozos de esa cara, donde apoyan el piso y el techo, y encolá y entrá los tarugos en los pozos de cada estante, cada uno a su altura; todos esos pozos ya vienen marcados en el mapa de perforado. Ahora presentá piso, techo y los 5 estantes PARADOS sobre ese lateral, como los dientes de un peine: los pernos entran en los pozos del canto del piso y del techo, y los tarugos en los del canto de cada estante. Girá las excéntricas del piso y del techo hasta que traben; los estantes no llevan traba, los sostiene la cola. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

2. 2. Tapá con el otro lateral: es una sola maniobra

   Este movimiento se hace de una vez y conviene ser dos. Enroscá los pernos y encolá los tarugos en el segundo lateral igual que en el primero, y bajalo ENTERO sobre las piezas paradas, en paralelo: todos los pernos y todos los tarugos tienen que entrar al mismo tiempo. Por eso el mueble se arma abierto — un estante con tarugos en sus dos puntas no hay manera de meterlo en una caja ya cerrada, y si lo forzás, partís el tarugo. Cuando apoyó, girá las excéntricas de ese lado hasta que traben. La caja te queda de 600×2000×300 mm.

3. 3. Paralo, revisalo y recién ahí cargalo

   Pará el mueble en su sitio y empujalo suave de una esquina: no se tiene que hamacar. Repasá todas las excéntricas, que siempre aflojan un poco al mover el mueble. Y si va contra una pared, fijalo con una escuadra: con peso arriba, una estantería se tumba hacia adelante más fácil de lo que parece. (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.)
