Cajonera rodante a medida

45 cm · 3 cajones + ruedas. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

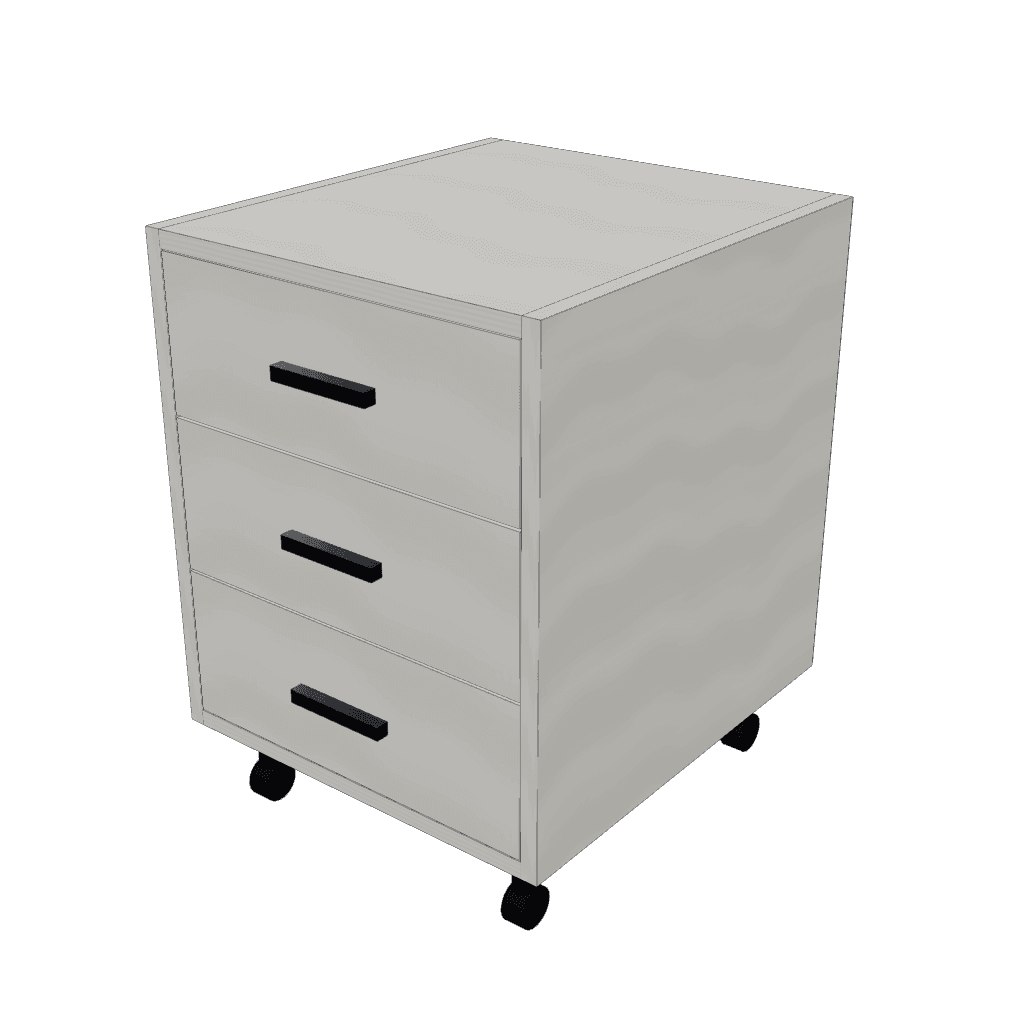

Cajonera rodante — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 45 cm
Alto: 62 cm
Profundidad: 50 cm
Peso armado: 24.1 kg
Piezas a cortar: 20
Tipo: Modular
Pasos de armado: 8
Materiales: $ 206.792

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Cajonera rodante — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Fondo	1	518 × 448 × 3	Fibrofácil 3mm (fondos)
Fondo de cajón	3	450 × 388 × 3	Fibrofácil 3mm (fondos)
Lateral	2	520 × 497 × 18	MDF 18mm Blanco
Piso/Techo	2	497 × 414 × 18	MDF 18mm Blanco
Frente de cajón	3	411 × 158 × 18	MDF 18mm Blanco
Lateral de cajón	6	450 × 125 × 18	MDF 18mm Blanco
Contrafrente	3	352 × 125 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→12× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→36× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→12× Tornillos para madera 4×50mm
→52× Tornillos para madera 4×16mm (correderas y ruedas)
→3× Correderas telescópicas 450 mm con cierre suave (par)
→3× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
→4× Ruedas con freno para mueble

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 19 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 16 piezas según el mapa
Seguí el mapa de perforado: 72 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Colocá el piso y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
5Colocá el techo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
6Colocá el lateral izquierdo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope. Meté los pernos del lateral izquierdo en los agujeros del piso y del techo, parejo y en su marca. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
7Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras terminás.
8Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
9Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
10Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
11Completá el fondo: 10 clavos
Seguí por todo el contorno, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
12Comprobá todas las fijaciones
Revisá que las excéntricas estén trabadas, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
13Atornillá las 4 ruedas
Con el mueble todavía boca abajo, la cara de abajo del piso queda a mano. Apoyá la base de cada rueda en su marca, a unos 3 cm de los bordes, y atornillala con sus 4 tornillos cortos. Si el juego trae ruedas con freno y sin freno, las de freno van adelante: el freno se traba con el pie.
14Paren el mueble entre dos
Retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren del fondo. Apenas apoye en las ruedas, trabá los frenos: si no, se va rodando mientras lo sueltan.
15Prepará y apoyá el frente del primer cajón boca abajo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Apoyá el frente del primer cajón boca abajo sobre la manta, con la cara de adentro hacia arriba: el cajón se arma encima.
16Encastrá el lateral derecho del primer cajón en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral derecho del primer cajón contra el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
17Colocá el contrafrente del primer cajón: 2 tornillos
Presentá el contrafrente del primer cajón contra el lateral derecho del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del lateral derecho del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
18Colocá el lateral izquierdo del primer cajón: 2 tornillos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral izquierdo del primer cajón contra el contrafrente del primer cajón y el frente del primer cajón, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga. Desde la cara de afuera del lateral izquierdo del primer cajón, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
19Colocá el fondo del primer cajón: 8 clavos
Presentá el fondo del primer cajón contra el contrafrente del primer cajón, el lateral derecho del primer cajón y el lateral izquierdo del primer cajón, en su marca, y sujetalo con un sargento para que no se corra. Antes de clavar, medí las dos diagonales de la caja: tienen que dar igual. Si no, empujá la esquina de la más larga hasta igualarlas. Clavá el fondo al canto con 8 clavos repartidos por el borde (uno en cada esquina y el resto en el medio de los lados), derechos para que no asomen adentro.
20Dá vuelta el cajón
Ya armado, levantalo entre dos y girá la caja entera, apoyando el canto de abajo del frente: queda parado, como va en el mueble. No lo sueltes: el frente sobresale abajo y se vuelca.
21Atornillá las correderas y el tirador
Separá cada corredera en sus dos partes. En el banco, atornillá la parte móvil en cada lateral del cajón, con tornillos cortos 4×16. La parte fija va en el mueble, que ya está parado: por el hueco del cajón, atornillala contra la cara de adentro del lateral derecho y del lateral izquierdo, a la altura que marca el mapa, con los mismos tornillos. Las dos del mismo par, bien paralelas. Perforá el frente en dos puntos centrados de lado a lado y a media altura, a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
22Meté el cajón
Entre dos, presentalo derecho frente a su hueco, a la altura de las correderas. Encastrá las partes móviles en las fijas y empujá parejo hasta el fondo: tiene que correr suave, sin rozar.
23Armá y meté los otros 2 cajones igual
Igual que el primero, de a uno: armalo en el banco con el frente boca abajo, dalo vuelta, atornillá las correderas, poné el tirador y metelo en su hueco.
24Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Probá que ruede: empujalo despacio, tiene que ir derecho y sin trabarse; después trabá los frenos y comprobá que ya no se mueve. Esperá el curado completo de la cola antes de cargarlo.
