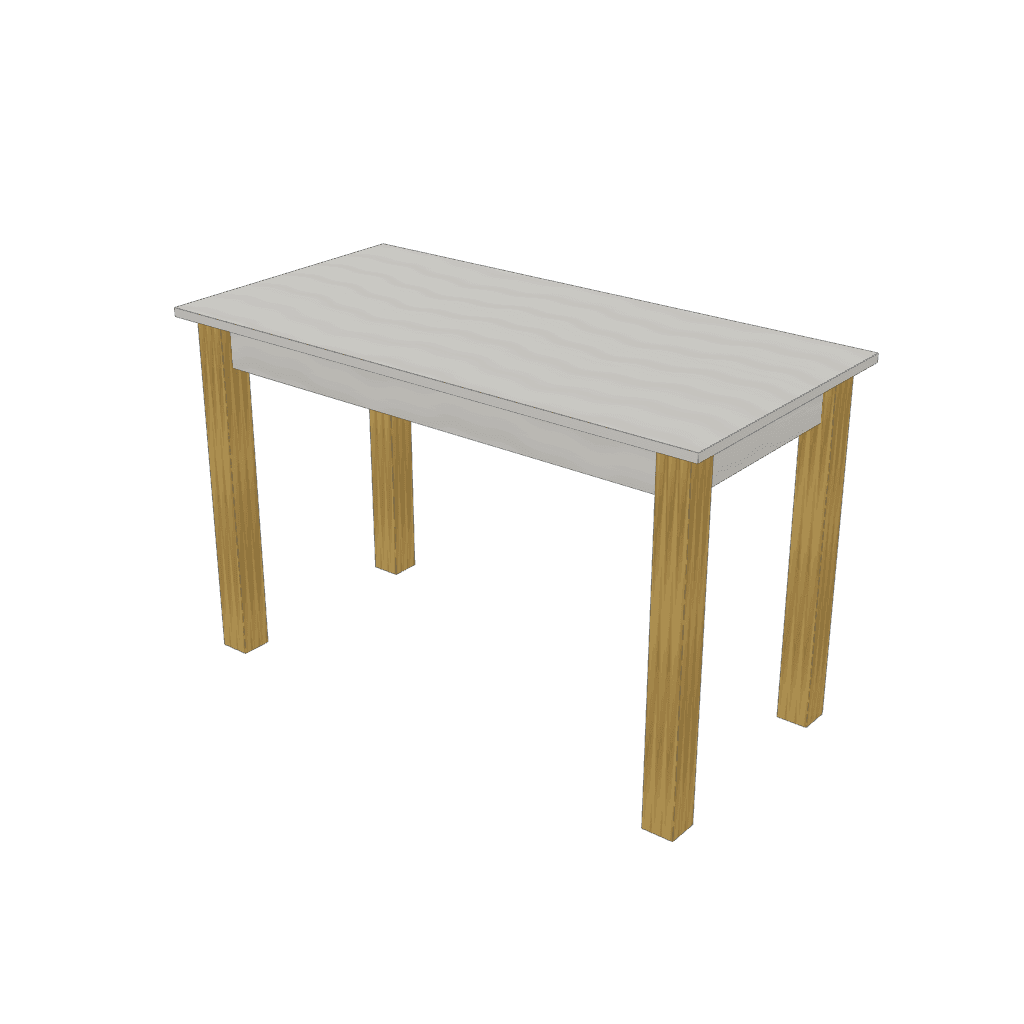

Escritorio de patas a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →8× Escuadras reforzadas con nervio 60×60mm (pata–faldón)
• →4× Escuadras de refuerzo
• →32× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →16× Tornillos para madera 4×35mm (unir dos piezas sin que la punta asome)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Prepará las cuatro patas, todas del mismo largo

   Las cuatro patas de 65×65 mm tienen que quedar exactamente igual de largas, y la única forma de asegurarlo es cortarlas con un tope puesto en la sierra, no midiendo cada una. Un milímetro de diferencia y la mesa baila el resto de su vida. Aprovechá y lijales los cantos ahora, que están sueltas y se trabaja cómodo. (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)

2. 2. Armá el bastidor: faldones entre las patas

   El faldón es cada una de las cuatro tablas que unen pata con pata por debajo de la tapa, y es lo que impide que la mesa se abra como un acordeón. Todo esto se arma SIN la tapa y sobre una superficie plana, porque lo que tiene que quedar perfecto es que el borde de ARRIBA de los cuatro faldones y la punta de arriba de las cuatro patas queden en el MISMO plano: si uno sobresale, la tapa apoya en falso y se hamaca. Presentá cada faldón ENTRE dos patas, a tope contra sus caras internas y parejo arriba, sujetalo con sargentos y fijá cada punta con una escuadra REFORZADA (la de nervio, no la chapa común de la tapa) por dentro, en el ángulo entre la pata y el faldón: dos tornillos cortos de 4×16 al faldón y dos de 4×35 a la pata, pre-perforando con mecha de 2,5 mm. Esta esquina es la que trabaja: cuando alguien se apoya en el borde de la tapa hace palanca acá, y una escuadra de chapa fina se abre con el tiempo. No pierdas tiempo con un tornillo a través de la pata: con 65 mm de pata no llega a morder el faldón. Armá primero los dos lados cortos y después unilos con los dos largos, y terminá midiendo las diagonales del bastidor para ver que esté derecho. (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.) (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.)

3. 3. Fijá la tapa al bastidor, trabajando al revés

   Es más fácil y más seguro darlo vuelta todo: apoyá la tapa BOCA ABAJO sobre una manta —así no rayás la cara que se ve— y centrá el bastidor encima, con el mismo vuelo a cada lado. En cada esquina va una escuadra común (la chica: acá no hay esfuerzo, sólo sujeta), con dos tornillos CORTOS de 4×16 a la tapa y dos al faldón. En la tapa no entra nada más largo: la atraviesa y la punta aparece justo donde vas a comer. Los 4×35 que sobraron son de las patas, no van acá.

4. 4. Dala vuelta y probá que no baile

   Dala vuelta entre dos y apoyala en un piso que sepas que está nivelado: no se tiene que hamacar. Si baila, es casi siempre una pata unos milímetros más larga; encontrá cuál apoyando la mano en cada esquina y lijala de a poco, probando seguido. Terminá con lija fina en todas las caras y el acabado que prefieras.
