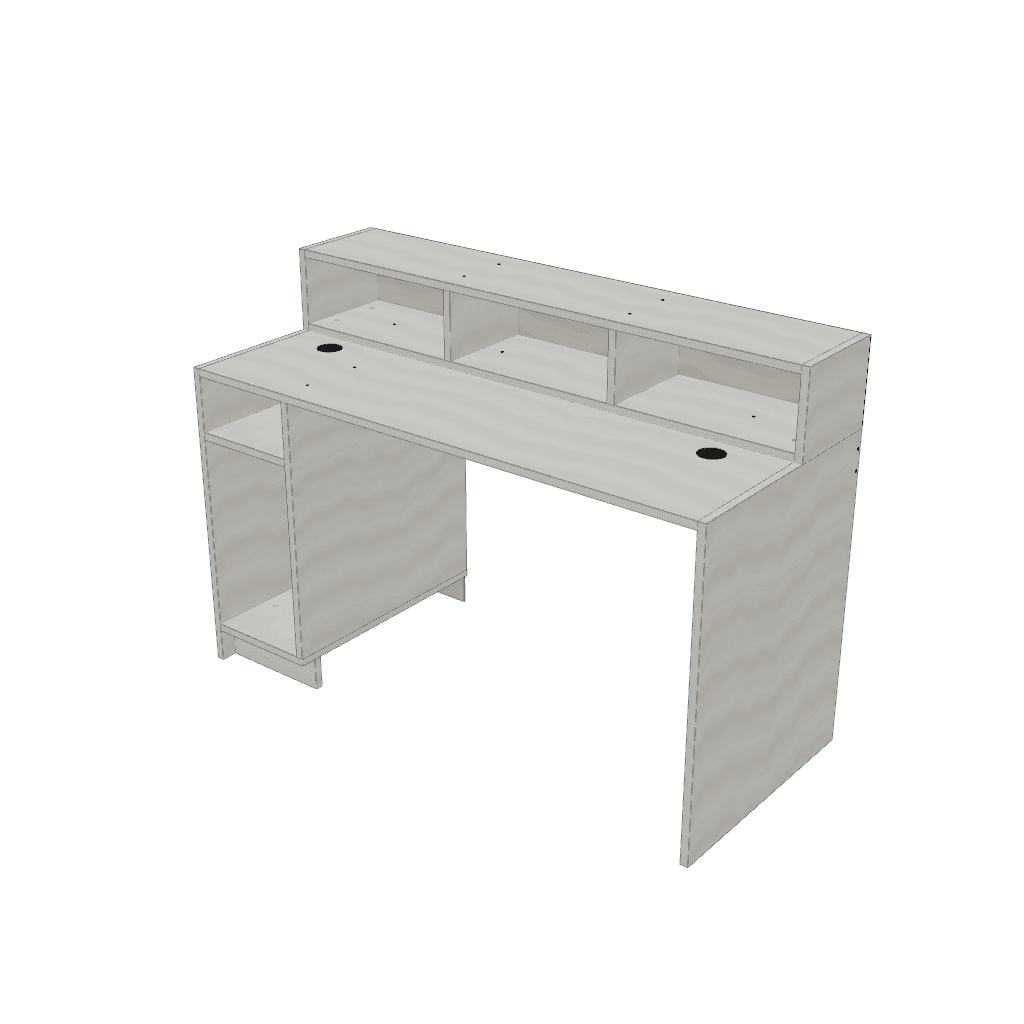

Escritorio gamer a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →14× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →8× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →41× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
• →2× Escuadras de refuerzo
• →8× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →18× Tornillos para madera 4×50mm
• →2× Kit antivuelco (fijación a pared)
• →4× Tornillos para madera 4×35mm (unir dos piezas sin que la punta asome)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Antes de cortar: medí lo que va en el hueco

   Este es el único paso que hay que hacer ANTES de mandar a cortar las placas, porque un hueco chico no se agranda después. Si el aparato ya está en tu casa, andá a medirlo ahora mismo, con la puerta cerrada. El hueco va SIN piso, sin fondo y sin zócalo: lo que entre ahí —el lavarropas, la heladera, o vos con la silla si es el hueco de las piernas— apoya directamente en el suelo del ambiente, y por atrás tienen que pasar las mangueras y salir el aire caliente. A la medida del aparato hay que sumarle la holgura que pide SU manual, que no es la misma para todos: una heladera suele pedir 50 mm atrás y a los costados y 100 mm arriba, y un lavarropas, lo que necesite para vibrar sin golpear contra la madera. Si no tenés el manual, no bajes de 20 mm a cada lado y 30 arriba. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.)

2. 2. Acostá un lateral y armá columna por columna

   Este mueble no se arma parado: se arma ACOSTADO sobre un lateral, con la cara interna hacia arriba, y se va avanzando de columna en columna. Hay un motivo: así cada pieza baja derecha sobre los tarugos o los pernos de la anterior, y ninguna tiene que entrar en dos direcciones a la vez, que es lo que no se puede hacer. Enroscá los pernos de las minifix en la cara del lateral y presentá el piso y el techo PARADOS sobre ellos: el perno pasa por el agujero del canto —el borde finito de la pieza, el del espesor— y lo agarra la excéntrica, que girás hasta que trabe. Después encolá los tarugos de los estantes de la primera columna y paralos en sus pozos; el zócalo —la tabla que tapa el hueco de abajo— va con ellos, tarugado a este lateral y retirado 40 mm del frente, para que te entre la punta del pie. Después bajá el primer divisor sobre los tarugos de esos estantes; encima de ese divisor van los estantes de la columna siguiente; después el divisor siguiente; y así, sin saltear ninguno, hasta la última columna. (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.) (Canto y cara: el CANTO es el borde finito de una pieza, el del espesor; la CARA es la parte ancha, la que se ve.)

3. 3. Atornillá el travesaño de atrás, arriba del hueco

   Como el hueco se lleva el piso y el fondo de ese tramo, ahí el mueble queda abierto abajo y se hamaca de costado como una caja de zapatos sin tapa. Este travesaño es lo que lo endereza, y de paso es de donde después se amura a la pared. Va ATRÁS, al ras del borde del fondo, justo arriba del hueco. Contra un LATERAL se atornilla desde afuera con 2 tornillos 4×50, pre-perforando; contra un DIVISOR va con dos escuadras metálicas por dentro y tornillos cortos 4×16, porque si hay un hueco de cada lado, dos tornillos enfrentados se chocarían adentro de los 18 mm del tablero. Antes de apretar, medí las dos diagonales del mueble acostado: tienen que dar iguales. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (Enrasado, o al ras: que las dos piezas terminen en el mismo plano, sin que una sobresalga. Se comprueba pasando el dedo por la unión, que es más fiel que el ojo.)

4. 4. Fijá los divisores con tornillos desde la otra cara

   Los divisores son los verticales que separan una columna de otra, y son los únicos que no van tarugados: no podrían, porque si tuvieran tarugos arriba y abajo no habría manera de bajarlos sobre los estantes de su columna. Van atornillados desde afuera. Con el divisor ya en su lugar, pre-perforá desde la OTRA cara de la pieza horizontal —desde abajo del piso, desde arriba del techo, desde el otro lado del estante—, centrado en el espesor del divisor, y meté un tornillo 4×50. Las cabezas casi no se ven: en el piso quedan mirando al suelo, en un estante intermedio quedan dentro de la zona de al lado, y en el techo, si el mueble es bajo, se tapan con tapitas adhesivas del color de la placa. Hay un caso con trampa: donde dos divisores quedan uno justo encima del otro, separados por un estante, la cara desde la que habría que atornillar el de arriba está ocupada por el de abajo. El orden lo resuelve: PRIMERO atornillá el divisor de ABAJO desde arriba del estante, dejando las cabezas hundidas al ras; y recién después bajá el de ARRIBA y fijalo con dos escuadras metálicas por dentro de sus vanos, con tornillos cortos 4×16. (Qué es un vano: cada hueco vertical del mueble, el espacio entre dos verticales. Y la luz es la distancia libre entre dos piezas, ya descontados los espesores.)

5. 5. Cerrá con el otro lateral: es una sola maniobra

   Esto se hace de una sola vez y conviene ser dos. Enroscá los pernos en la cara de ese lateral, encolá los tarugos en los pozos de los estantes de la última columna, y bajá el lateral ENTERO sobre el conjunto, en paralelo: los pernos tienen que entrar en los pozos del canto del piso y del techo, y los tarugos en los de los estantes, todos al mismo tiempo. Cuando apoyó, girá las excéntricas hasta que traben.

6. 6. Cerrá con el fondo, que es lo que lo deja derecho

   El fondo no está para tapar la pared: es la pieza que traba el mueble derecho, y lo deja como esté en este momento. Por eso va ahora, antes de los cajones y las puertas — así los regulás sobre una caja que ya no se mueve. Primero enderezalo: medí las dos diagonales y empujá una esquina hasta que den iguales. Sostenelo así y clavá el fondo a los laterales que llegan atrás, el piso y el techo, cada estante y cada divisor, con un clavo cada 15 cm más o menos.

7. 7. Uní los 2 cuerpos entre sí

   Esto no es una caja sola: son 2 cuerpos, uno ARRIBA del otro, cada uno con su propio fondo. El de arriba es más flaco, y por eso los dos apoyan contra la misma pared. Armá los 2 por separado. Después poné el de abajo en su lugar y NIVELALO con calma, porque todo lo que sigue hereda ese error, y recién ahí apoyá el de arriba sobre su techo, con los dos FONDOS contra la pared; adelante no van a coincidir, el de arriba queda más retirado, y así tiene que ser. Atornillá desde adentro del cuerpo de arriba, a través de su piso y del techo del de abajo, con tornillos 4×35 repartidos a lo largo de la junta, donde los marca el mapa de perforado; si los dos cuerpos tienen distinto fondo, van en la franja donde se pisan. Y una última, que no es opcional: el cuerpo de arriba NO se sostiene solo, va amurado a la pared sí o sí. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.)
