Escritorio con alzada a medida

1 m · tablero 60 + estantes 25 arriba. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

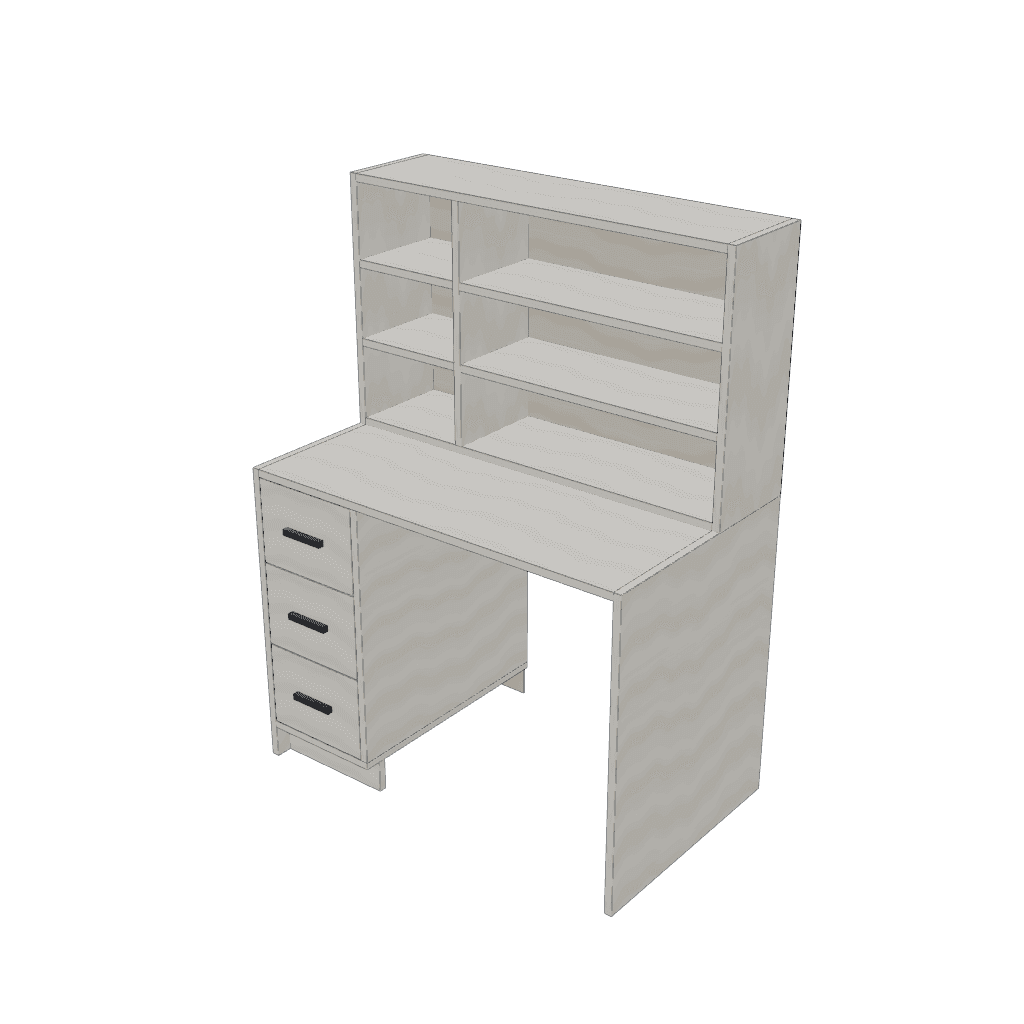

Escritorio con alzada — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 100 cm
Alto: 135 cm
Profundidad: 60 cm
Peso armado: 61.8 kg
Piezas a cortar: 33
Tipo: Modular
Pasos de armado: 17
Materiales: $ 306.189

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Cada uno de sus 2 estantes aguanta unos 9 kg repartidos parejo (668 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Escritorio con alzada — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Fondo	1	998 × 598 × 3	Fibrofácil 3mm (fondos)
Fondo	1	748 × 303 × 3	Fibrofácil 3mm (fondos)
Fondo de cajón	3	550 × 252 × 3	Fibrofácil 3mm (fondos)
Piso/Techo	1	964 × 597 × 18	MDF 18mm Blanco
Lateral	2	750 × 597 × 18	MDF 18mm Blanco
Divisor	1	634 × 597 × 18	MDF 18mm Blanco
Piso/Techo	2	964 × 247 × 18	MDF 18mm Blanco
Piso/Techo	1	597 × 296 × 18	MDF 18mm Blanco
Estante	2	668 × 247 × 18	MDF 18mm Blanco
Lateral	2	600 × 247 × 18	MDF 18mm Blanco
Divisor	1	564 × 247 × 18	MDF 18mm Blanco
Lateral de cajón	6	550 × 175 × 18	MDF 18mm Blanco
Estante	2	278 × 247 × 18	MDF 18mm Blanco
Travesaño de amarre	1	668 × 100 × 18	MDF 18mm Blanco
Frente de cajón	3	275 × 208 × 18	MDF 18mm Blanco
Contrafrente	3	216 × 175 × 18	MDF 18mm Blanco
Zócalo	1	296 × 80 × 18	MDF 18mm Blanco

Herrajes y tornillería

→14× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→30× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→79× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→2× Escuadras de refuerzo
→44× Tornillos para madera 4×16mm (escuadras y correderas)
→26× Tornillos para madera 4×50mm
→3× Correderas telescópicas 550 mm (par)
→3× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
→2× Kit antivuelco (fijación a pared)
→4× Tornillos para madera 4×35mm (unir dos piezas sin que la punta asome)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 31 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 28 piezas según el mapa
Seguí el mapa de perforado: 162 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral izquierdo del primer cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Pará el lateral izquierdo del primer cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Colocá el piso del primer cuerpo y trabá 2 excéntricas
Meté 2 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del primer cuerpo en los pernos del lateral izquierdo del primer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
5Colocá el divisor del primer cuerpo: 4 tornillos
Presentá el divisor del primer cuerpo contra el piso del primer cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del piso del primer cuerpo, pasá un tornillo 4×50 por cada agujero pasante (4 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
6Colocá el techo del primer cuerpo: 4 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del primer cuerpo en los pernos del lateral izquierdo del primer cuerpo, parejo y en su marca. Desde la cara de afuera del techo del primer cuerpo, pasá un tornillo 4×50 por cada agujero pasante (4 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
7Colocá el travesaño de atrás del primer cuerpo: 2 escuadras
Presentá el travesaño de atrás del primer cuerpo contra el divisor del primer cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Por adentro, en el rincón con el divisor del primer cuerpo, atornillá 2 escuadras de metal, un ala contra cada pieza, con tornillos cortos 4×16: uno largo atraviesa la placa.
8Encastrá el zócalo del primer cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el zócalo del primer cuerpo contra el lateral izquierdo del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
9Colocá el lateral derecho del primer cuerpo: 2 tornillos y 2 excéntricas
Prepará la pieza en el banco: enroscá 2 pernos a mano hasta el tope. Meté los pernos del lateral derecho del primer cuerpo en los agujeros del techo del primer cuerpo, parejo y en su marca. Desde la cara de afuera del lateral derecho del primer cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
10Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
11Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
12Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
13Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
14Completá el fondo: 11 clavos
Seguí por todo el contorno y sobre el divisor, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
15Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
16Paren el primer cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren del fondo.
17Poné el primer cuerpo en su lugar
Entre dos, llevá el primer cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y alineado atrás, contra la pared (el frente del más playo queda retirado).
18Prepará y pará el lateral derecho del segundo cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Pará el lateral derecho del segundo cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
19Encastrá los 2 estantes de la columna 2 del segundo cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
20Cerrá con el divisor del segundo cuerpo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 8 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el divisor del segundo cuerpo ENTERO contra los 2 estantes de la columna 2 del segundo cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos.
21Encastrá los 2 estantes de la columna 1 del segundo cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el divisor del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
22Colocá el piso del segundo cuerpo: 2 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Desde la cara de afuera del piso del segundo cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
23Colocá el techo del segundo cuerpo: 2 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Desde la cara de afuera del techo del segundo cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
24Cerrá con el lateral izquierdo del segundo cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del segundo cuerpo ENTERO contra los 2 estantes de la columna 1 del segundo cuerpo, el piso del segundo cuerpo y el techo del segundo cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
25Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
26Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
27Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
28Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
29Completá el fondo: 34 clavos
Seguí por todo el contorno y sobre los estantes y el divisor, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
30Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
31Paren el segundo cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
32Poné el segundo cuerpo en su lugar
Entre dos, subí el segundo cuerpo y apoyalo encima de lo ya armado, alineado atrás, contra la pared (el frente del más playo queda retirado), como muestra el dibujo. No lo suelten hasta atornillarlo.
33Atornillá el segundo cuerpo a lo ya armado: 4 tornillos
Con los dos cuerpos juntos como en el paso anterior, sujetalos con dos sargentos. Atornillá desde adentro, en los agujeros del mapa, con tornillos 4×35: un 4×50 atraviesa las dos placas y asoma del otro lado.
34Prepará y apoyá el frente del primer cajón del primer cuerpo boca abajo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Apoyá el frente del primer cajón del primer cuerpo boca abajo sobre la manta, con la cara de adentro hacia arriba: el cajón se arma encima.
35Encastrá el lateral derecho del primer cajón del primer cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral derecho del primer cajón del primer cuerpo contra el frente del primer cajón del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
36Colocá el contrafrente del primer cajón del primer cuerpo: 2 tornillos
Presentá el contrafrente del primer cajón del primer cuerpo contra el lateral derecho del primer cajón del primer cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del lateral derecho del primer cajón del primer cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
37Colocá el lateral izquierdo del primer cajón del primer cuerpo: 2 tornillos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral izquierdo del primer cajón del primer cuerpo contra el contrafrente del primer cajón del primer cuerpo y el frente del primer cajón del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga. Desde la cara de afuera del lateral izquierdo del primer cajón del primer cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
38Colocá el fondo del primer cajón del primer cuerpo: 10 clavos
Presentá el fondo del primer cajón del primer cuerpo contra el contrafrente del primer cajón del primer cuerpo, el lateral derecho del primer cajón del primer cuerpo y el lateral izquierdo del primer cajón del primer cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Antes de clavar, medí las dos diagonales de la caja: tienen que dar igual. Si no, empujá la esquina de la más larga hasta igualarlas. Clavá el fondo al canto con 10 clavos repartidos por el borde (uno en cada esquina y el resto en el medio de los lados), derechos para que no asomen adentro.
39Dá vuelta el cajón
Ya armado, levantalo entre dos y girá la caja entera, apoyando el canto de abajo del frente: queda parado, como va en el mueble. No lo sueltes: el frente sobresale abajo y se vuelca.
40Atornillá las correderas y el tirador
Separá cada corredera en sus dos partes. En el banco, atornillá la parte móvil en cada lateral del cajón, con tornillos cortos 4×16. La parte fija va en el mueble, que ya está parado: por el hueco del cajón, atornillala contra la cara de adentro del divisor del primer cuerpo y del lateral izquierdo del primer cuerpo, a la altura que marca el mapa, con los mismos tornillos. Las dos del mismo par, bien paralelas. Perforá el frente en dos puntos centrados de lado a lado y a media altura, a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
41Meté el cajón
Entre dos, presentalo derecho frente a su hueco, a la altura de las correderas. Encastrá las partes móviles en las fijas y empujá parejo hasta el fondo: tiene que correr suave, sin rozar.
42Armá y meté los otros 2 cajones igual
Igual que el primero, de a uno: armalo en el banco con el frente boca abajo, dalo vuelta, atornillá las correderas, poné el tirador y metelo en su hueco.
43Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo. Te recomendamos fijarlo a la pared con el kit antivuelco de la lista antes de usarlo, sobre todo si hay chicos en casa.
