Cama queen con baúl a medida

1,60 × 2,00 m · base cerrada (guardado). Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

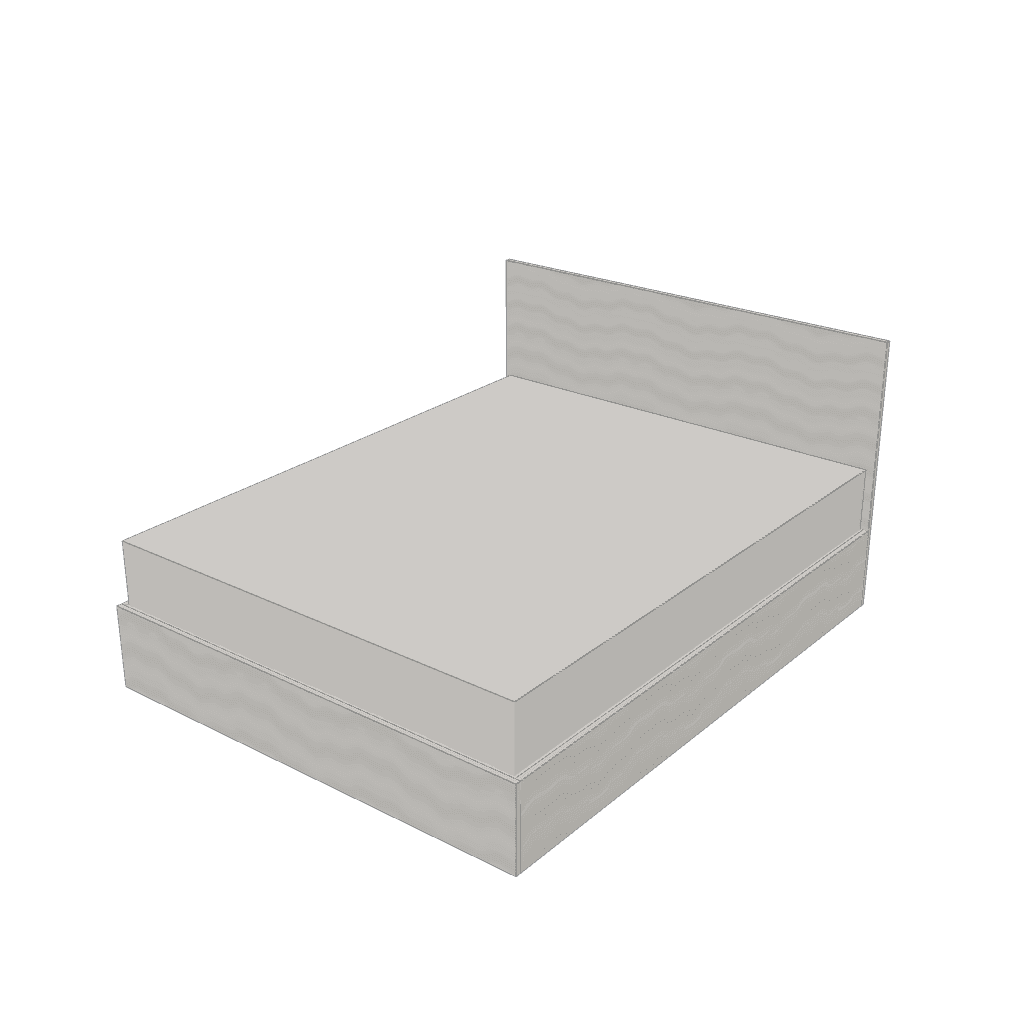

Cama queen con baúl — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 160 cm
Alto: 100 cm
Profundidad: 200 cm
Peso armado: 95.7 kg
Piezas a cortar: 6
Tipo: Cama
Pasos de armado: 4
Materiales: $ 333.343

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Cama queen con baúl — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Plataforma	1	2000 × 1600 × 18	MDF 18mm Blanco
Cabecera	1	1636 × 1000 × 18	MDF 18mm Blanco
Larguero lateral	2	2000 × 300 × 18	MDF 18mm Blanco
Refuerzo central	1	2000 × 282 × 18	MDF 18mm Blanco
Piecera	1	1636 × 300 × 18	MDF 18mm Blanco

Herrajes y tornillería

→24× Tornillos para madera 4×50mm
→8× Escuadras de refuerzo
→32× Tornillos para madera 4×16mm (escuadras)
→48× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Armá el marco: los dos lados largos, la cabecera y la piecera
Cómo hacerlo
El marco es el rectángulo que va a contener el colchón, así que de acá sale todo lo demás. Pará los dos largueros laterales —los lados largos, que en esta cama también hacen de pata— y unilos a la cabecera y a la piecera con tornillos 4×50, pre-perforando con mecha de 4 mm de lado a lado en la pieza donde va la cabeza y con mecha de 3 mm unos 30 mm en la punta de la otra; sin piloto, un tornillo en la punta de un tablero lo abre. El marco queda de 1600×2000 mm de luz interior, que es la medida del colchón. Reforzá cada esquina con una escuadra metálica, atornillada con los tornillos 4×16: un 4×50 en una escuadra sobre MDF de 18 sale por la otra cara. Y antes de apretar a fondo, medí las dos diagonales del marco y emparejalas. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la chapa que se atornilla (en L, en un rincón; plana, en una esquina), y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.)
2Colocá el refuerzo central: es la que evita que se hunda
Cómo hacerlo
No saltees este paso en una cama de 1,40 m o más: es el panel que evita que la plataforma ceda en el medio con el peso de dos personas. Va a lo largo, en el centro del marco, de la cabecera a la piecera, fijado con dos escuadras metálicas por punta.
3Apoyá y fijá la plataforma
Cómo hacerlo
La plataforma es la tapa sobre la que va a apoyar el colchón, y de paso cierra el guardado de abajo. Apoyá el tablero sobre el tope de los largueros, comprobá que quede parejo en todo el perímetro y atornillalo alrededor.
4. Nivelala y revisala antes del colchón
Ponela donde va y empujala de una esquina: no se tiene que hamacar, y si lo hace suele ser el piso, así que calzá abajo de una pata. Repasá todos los tornillos —sobre todo los de las esquinas— antes de poner el colchón encima: después ya no se llega. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.)
