Zapatero / recibidor a medida

90 cm · bandejas inclinadas. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

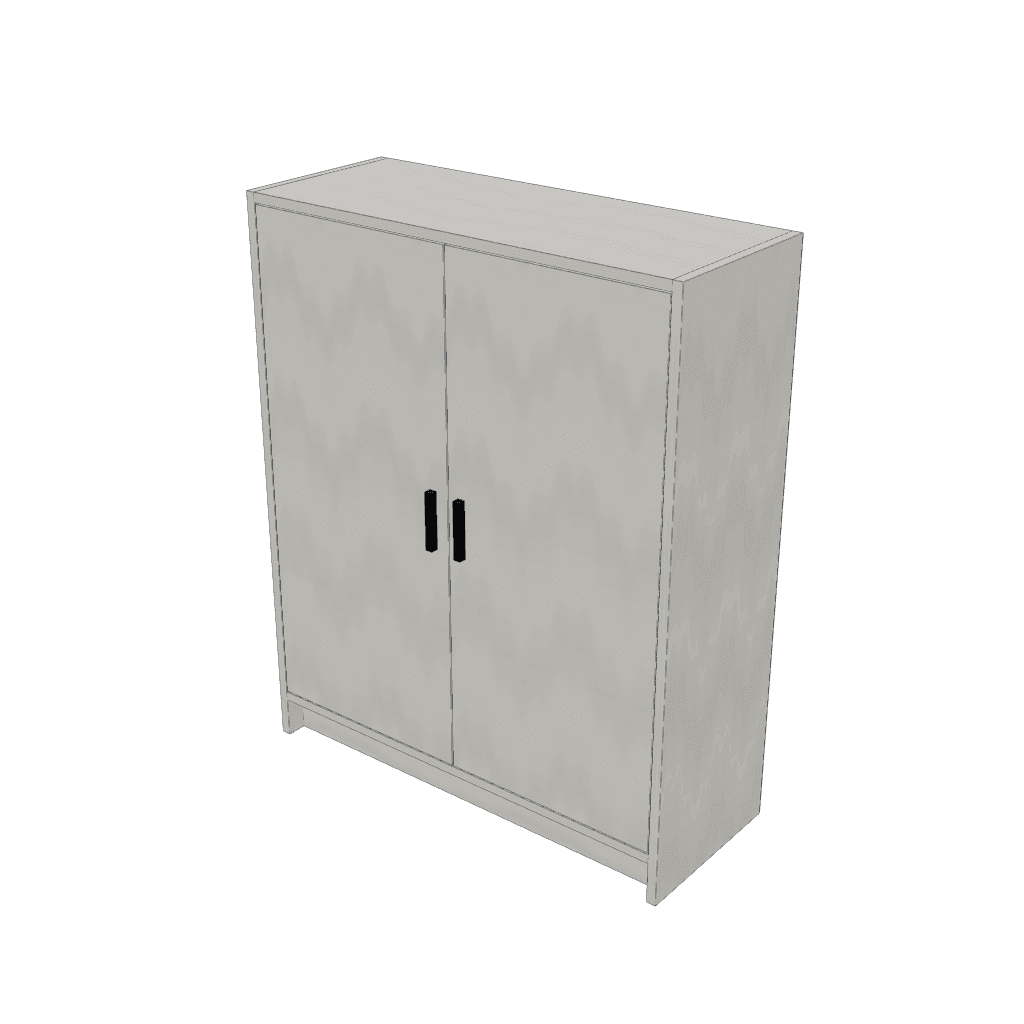

Zapatero / recibidor — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 90 cm
Alto: 110 cm
Profundidad: 35 cm
Peso armado: 45.3 kg
Piezas a cortar: 14
Tipo: Modular
Pasos de armado: 6
Materiales: $ 162.035

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Zapatero / recibidor — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Fondo	1	1098 × 898 × 3	Fibrofácil 3mm (fondos)
Puerta	2	978 × 429 × 18	MDF 18mm Blanco
Lateral	2	1100 × 347 × 18	MDF 18mm Blanco
Piso/Techo	2	864 × 347 × 18	MDF 18mm Blanco
Bandeja zapatero	3	864 × 310 × 18	MDF 18mm Blanco
Zócalo	1	864 × 80 × 18	MDF 18mm Blanco
Tope zapatero	3	864 × 40 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→4× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→26× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→24× Tornillos para madera 4×50mm
→4× Bisagras cazoleta 35mm codo 18 (puerta embutida en el vano)
→2× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 13 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 5 piezas según el mapa
Seguí el mapa de perforado: 32 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Colocá el piso y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
5Colocá el techo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
6Encastrá el zócalo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el zócalo contra el lateral derecho, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
7Cerrá con el lateral izquierdo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo ENTERO contra el piso, el techo y el zócalo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
8Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
9Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
10Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
11Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
12Completá el fondo: 24 clavos
Seguí por todo el contorno, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
13Comprobá todas las fijaciones
Revisá que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
14Paren el mueble entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren del fondo.
15Poné las 3 bandejas
Una por una, de abajo hacia arriba. Va inclinada 15°, con el borde de adelante más bajo que el de atrás: así se ven los zapatos y entran más pares. Marcá en el lateral izquierdo y en el lateral derecho la altura del borde de atrás y la del de adelante (la de adelante, 80 mm más abajo) y uní las dos con una línea: comprobá que las marcas de un lado estén a la misma altura que las del otro, o queda torcida. Entre dos, entrala de frente con el borde bajo adelante y apoyala sobre las líneas. Mientras tu ayudante la sostiene, atornillala desde afuera de cada costado: 2 tornillos 4×50 de cada lado, sobre la línea, entrando en el canto de la bandeja. Antes de cada tornillo, un agujero guía con mecha de 3 mm que atraviese el costado y entre unos 3 cm en el canto, centrado en el espesor: sin guía, el tornillo abre el canto del aglomerado. Presentá el listón de 40 mm parado delante del canto de la bandeja, con su borde de abajo al ras de la cara de abajo de la bandeja: sobresale arriba y frena los zapatos. Atornillalo desde afuera de cada costado: 2 tornillos 4×50 de cada lado, cada uno con su agujero guía de 3 mm, como la bandeja.
16Poné las 2 bisagras en la puerta de la izquierda
Con la puerta boca abajo sobre la manta, hacé las cazoletas con la mecha Forstner de 35 mm y tope de profundidad a 12,5 mm (no atravieses la placa): el centro de cada una a 22 mm del canto de las bisagras y a 100 y 878 mm del borde de abajo, como en la plantilla de taladrado de los planos. Apretá cada bisagra en su cazoleta, con el brazo en escuadra con el canto, y atornillala con sus tornillos cortos. Adentro del lateral izquierdo, atornillá cada base en sus dos agujeros guía, a la altura de su bisagra, como marca el mapa.
17Colgá la puerta de la izquierda
Entre dos: uno la sostiene a la altura y el otro encastra cada bisagra en su base (las de clip hacen «clic»; las otras se atornillan a la base).
18Regulá la puerta de la izquierda y poné el tirador
Cerrala y mirá la luz: con los tornillos de regulación de cada bisagra emparejala hasta que quede derecha, con unos 3 mm arriba y abajo y 1,5 a 2 mm a cada costado (lo que le descontó el despiece), y sin rozar al abrir. Perforá la puerta en dos puntos a media altura y a 30 mm del canto que abre (como en la plantilla de taladrado de los planos), a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
19Colgá la puerta de la derecha igual
Igual que la primera: bisagras en la puerta, bases adentro del mueble, colgala y regulala, y poné el tirador. Fijate de qué lado va cada bisagra: no todas abren para el mismo lado, y cada puerta lleva las bisagras y las bases que marca el mapa para ella.
20Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Esperá el curado completo de la cola antes de cargarlo. Si hay chicos en casa o va a tener peso arriba, te recomendamos fijarlo a la pared con un kit antivuelco (escuadra, tornillos y taco): no viene en la lista de herrajes, se compra aparte.
