Dormitorio

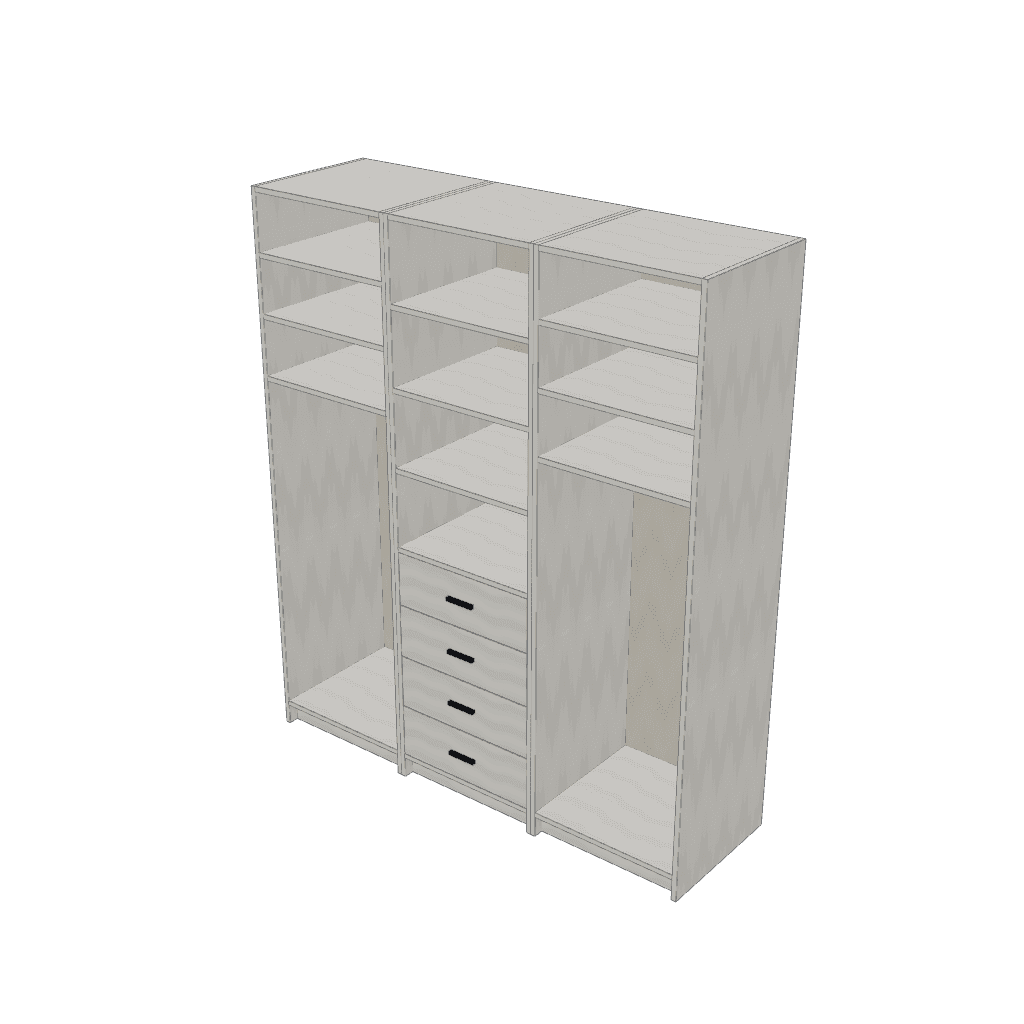

Vestidor por cuerpos a medida
1,80 m · tres cuerpos de 60, cada uno se arma y se lleva solo. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.
- Ancho
- 180 cm
- Alto
- 210 cm
- Profundidad
- 55 cm
- Peso armado
- 194.3 kg
- Piezas a cortar
- 50
- Tipo
- Modular
- Pasos de armado
- 15
- Materiales
- $ 572.284
Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.
Cada uno de sus 10 estantes aguanta unos 30 kg repartidos parejo (564 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.
Lista de cortes
Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.
| Pieza | Cant. | Medida (mm) | Material |
|---|---|---|---|
| Barral | 2 | 562 × 25 × 25 | Barral caño cromado Ø25mm (tira 3m) |
| Fondo | 3 | 2098 × 598 × 3 | Fibrofácil 3mm (fondos) |
| Fondo de cajón | 4 | 538 × 500 × 3 | Fibrofácil 3mm (fondos) |
| Lateral | 6 | 2100 × 547 × 18 | MDF 18mm Blanco |
| Piso/Techo / Estante | 16 | 564 × 547 × 18 | MDF 18mm Blanco |
| Frente de cajón | 4 | 561 × 202 × 18 | MDF 18mm Blanco |
| Contrafrente | 4 | 502 × 169 × 18 | MDF 18mm Blanco |
| Lateral de cajón | 8 | 500 × 169 × 18 | MDF 18mm Blanco |
| Zócalo | 3 | 564 × 80 × 18 | MDF 18mm Blanco |
Herrajes y tornillería
- →24× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
- →88× Tarugos de madera estriados 8×30mm
- →1× Cola de carpintero (vinílica, pomo 250 g)
- →184× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
- →16× Tornillos para madera 4×50mm
- →56× Tornillos para madera 4×16mm (correderas y soportes del barral)
- →4× Correderas telescópicas 500 mm (par)
- →4× Soportes de barral Ø25mm
- →2× Caño de barral cromado Ø25mm, cortado a 562 mm
- →4× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
- →2× Kit antivuelco (fijación a pared)
- →10× Tornillos para madera 4×35mm (unir dos piezas sin que la punta asome)
Cómo se arma
Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.
1Canteá las 45 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 41 piezas según el mapa
Seguí el mapa de perforado: 300 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho del primer cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 11 tarugos con golpecitos suaves. Pará el lateral derecho del primer cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Encastrá los 3 estantes del primer cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
5Colocá el piso del primer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del primer cuerpo en los pernos del lateral derecho del primer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
6Colocá el techo del primer cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del primer cuerpo en los pernos del lateral derecho del primer cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
7Encastrá el zócalo del primer cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el zócalo del primer cuerpo contra el lateral derecho del primer cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
8Cerrá con el lateral izquierdo del primer cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 11 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del primer cuerpo ENTERO contra los 3 estantes del primer cuerpo, el piso del primer cuerpo, el techo del primer cuerpo y el zócalo del primer cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
9Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
10Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
11Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
12Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
13Completá el fondo: 46 clavos
Seguí por todo el contorno y sobre los estantes, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
14Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
15Paren el primer cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
16Poné el primer cuerpo en su lugar
Entre dos, llevá el primer cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante y al ras arriba.
17Prepará y pará el lateral derecho del segundo cuerpo
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 14 tarugos con golpecitos suaves. Pará el lateral derecho del segundo cuerpo sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
18Encastrá los 4 estantes del segundo cuerpo en los tarugos
Uno por uno, de abajo hacia arriba. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
19Colocá el piso del segundo cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
20Colocá el techo del segundo cuerpo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo del segundo cuerpo en los pernos del lateral derecho del segundo cuerpo, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
21Encastrá el zócalo del segundo cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el zócalo del segundo cuerpo contra el lateral derecho del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
22Cerrá con el lateral izquierdo del segundo cuerpo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 14 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo del segundo cuerpo ENTERO contra los 4 estantes del segundo cuerpo, el piso del segundo cuerpo, el techo del segundo cuerpo y el zócalo del segundo cuerpo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
23Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
24Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
25Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
26Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
27Completá el fondo: 50 clavos
Seguí por todo el contorno y sobre los estantes, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
28Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
29Paren el segundo cuerpo entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
30Poné el segundo cuerpo en su lugar
Entre dos, llevá el segundo cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante y al ras arriba.
31Atornillá el segundo cuerpo a lo ya armado: 5 tornillos
Con los dos cuerpos juntos como en el paso anterior, sujetalos con dos sargentos. Atornillá desde adentro, en los agujeros del mapa, con tornillos 4×35: un 4×50 atraviesa las dos placas y asoma del otro lado.
32Armá el tercer cuerpo igual que el primer cuerpo y paralo
Tiene las mismas piezas que el primer cuerpo: repetí sus pasos. Boca abajo sobre la manta, un lateral y lo que se le une, el otro lateral, escuadra, fondo clavado y revisá las uniones. Después lo paran entre dos.
33Poné el tercer cuerpo en su lugar
Entre dos, llevá el tercer cuerpo a su lugar, al lado de lo ya armado, apoyado en el piso y al ras adelante y al ras arriba.
34Atornillá el tercer cuerpo a lo ya armado: 5 tornillos
Con los dos cuerpos juntos como en el paso anterior, sujetalos con dos sargentos. Atornillá desde adentro, en los agujeros del mapa, con tornillos 4×35: un 4×50 atraviesa las dos placas y asoma del otro lado.
35Prepará y apoyá el frente del primer cajón del segundo cuerpo boca abajo
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 4 tarugos con golpecitos suaves. Apoyá el frente del primer cajón del segundo cuerpo boca abajo sobre la manta, con la cara de adentro hacia arriba: el cajón se arma encima.
36Encastrá el lateral derecho del primer cajón del segundo cuerpo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral derecho del primer cajón del segundo cuerpo contra el frente del primer cajón del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
37Colocá el contrafrente del primer cajón del segundo cuerpo: 2 tornillos
Presentá el contrafrente del primer cajón del segundo cuerpo contra el lateral derecho del primer cajón del segundo cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Desde la cara de afuera del lateral derecho del primer cajón del segundo cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
38Colocá el lateral izquierdo del primer cajón del segundo cuerpo: 2 tornillos
Poné una gota de cola en los agujeros de tarugo y presentá el lateral izquierdo del primer cajón del segundo cuerpo contra el contrafrente del primer cajón del segundo cuerpo y el frente del primer cajón del segundo cuerpo, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga. Desde la cara de afuera del lateral izquierdo del primer cajón del segundo cuerpo, pasá un tornillo 4×50 por cada agujero pasante (2 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar.
39Colocá el fondo del primer cajón del segundo cuerpo: 9 clavos
Presentá el fondo del primer cajón del segundo cuerpo contra el contrafrente del primer cajón del segundo cuerpo, el lateral derecho del primer cajón del segundo cuerpo y el lateral izquierdo del primer cajón del segundo cuerpo, en su marca, y sujetalo con un sargento para que no se corra. Antes de clavar, medí las dos diagonales de la caja: tienen que dar igual. Si no, empujá la esquina de la más larga hasta igualarlas. Clavá el fondo al canto con 9 clavos repartidos por el borde (uno en cada esquina y el resto en el medio de los lados), derechos para que no asomen adentro.
40Dá vuelta el cajón
Ya armado, levantalo entre dos y girá la caja entera, apoyando el canto de abajo del frente: queda parado, como va en el mueble. No lo sueltes: el frente sobresale abajo y se vuelca.
41Atornillá las correderas y el tirador
Separá cada corredera en sus dos partes. En el banco, atornillá la parte móvil en cada lateral del cajón, con tornillos cortos 4×16. La parte fija va en el mueble, que ya está parado: por el hueco del cajón, atornillala contra la cara de adentro del lateral derecho del segundo cuerpo y del lateral izquierdo del segundo cuerpo, a la altura que marca el mapa, con los mismos tornillos. Las dos del mismo par, bien paralelas. Perforá el frente en dos puntos centrados de lado a lado y a media altura, a 128 mm entre centros, con mecha de 5 mm: de afuera hacia adentro, derecho y con una madera atrás para que no salte la melamina. Atornillá el tirador desde adentro con sus tornillos M4.
42Meté el cajón
Entre dos, presentalo derecho frente a su hueco, a la altura de las correderas. Encastrá las partes móviles en las fijas y empujá parejo hasta el fondo: tiene que correr suave, sin rozar.
43Armá y meté los otros 3 cajones igual
Igual que el primero, de a uno: armalo en el banco con el frente boca abajo, dalo vuelta, atornillá las correderas, poné el tirador y metelo en su hueco.
44Poné el barral del primer cuerpo
Atornillá los 2 soportes, uno en el lateral izquierdo del primer cuerpo y otro en el lateral derecho del primer cuerpo, con 2 tornillos 4×16 cada uno, en las marcas del mapa: quedan a la misma altura y el caño, derecho. Presentá el caño de frente y apoyalo en los dos soportes abiertos (en forma de U). Si los tuyos son cerrados, de anillo, no entra con los dos atornillados: aflojá uno, pasá el caño por los dos y volvé a atornillarlo. Ya viene cortado a medida: entra sin forzar.
45Poné el barral del tercer cuerpo igual
Igual que el primero: los 2 soportes a la misma altura, en las marcas del mapa, y el caño encastrado.
46Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo. Te recomendamos fijarlo a la pared con el kit antivuelco de la lista antes de usarlo, sobre todo si hay chicos en casa.
¿Es tu primer mueble? Hacé el curso gratis «Tu primer cajón»: de medir a pedir el corte y armarlo, en lecciones cortas y con tus medidas.
Cambiale las medidas y llevate los planos
Abrilo en el editor 3D, ajustalo a tu espacio y todo se recalcula: el despiece, los herrajes, los planos con cotas y el presupuesto.
Abrir Vestidor por cuerpos en el editorGratis · Sin registro · En el navegador
