Dormitorio

Placard 2 puertas corredizas a medida

2,00 × 2,20 m · barral largo + maletero + estantes. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

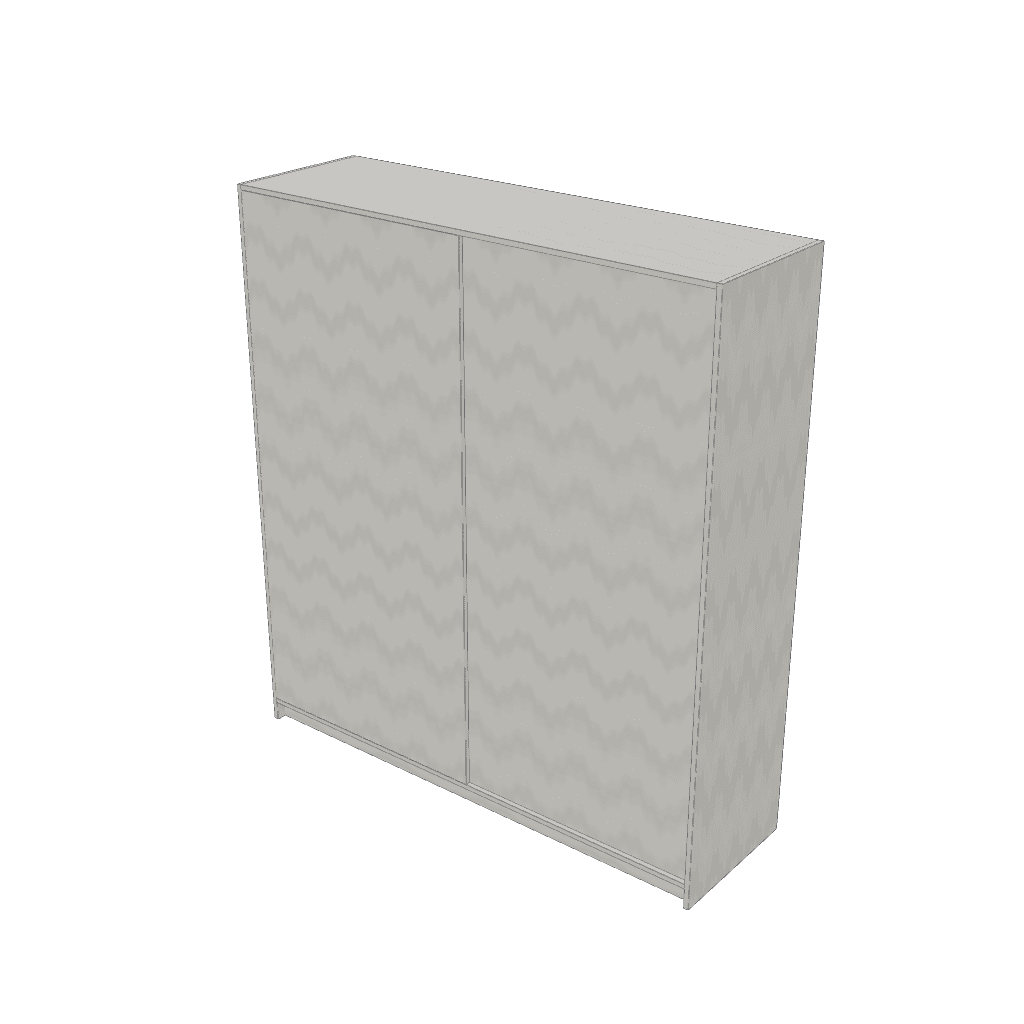

Placard 2 puertas corredizas — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 200 cm
Alto: 220 cm
Profundidad: 60 cm
Peso armado: 211.5 kg
Piezas a cortar: 22
Tipo: Modular
Pasos de armado: 10
Materiales: $ 642.101

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Cada uno de sus 9 estantes aguanta unos 22 kg repartidos parejo (643 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Placard 2 puertas corredizas — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Barral	2	641 × 25 × 25	Barral caño cromado Ø25mm (tira 3m)
Fondo	1	2198 × 1329 × 3	Fibrofácil 3mm (fondos)
Fondo	1	2198 × 669 × 3	Fibrofácil 3mm (fondos)
Puerta corrediza	2	2054 × 1002 × 18	MDF 18mm Blanco
Lateral	2	2200 × 597 × 18	MDF 18mm Blanco
Piso/Techo	2	1964 × 597 × 18	MDF 18mm Blanco
Divisor	2	2084 × 555 × 18	MDF 18mm Blanco
Estante	9	643 × 555 × 18	MDF 18mm Blanco
Zócalo	1	1964 × 80 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→58× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)
→134× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
→16× Tornillos para madera 4×50mm
→4× Soportes de barral Ø25mm
→8× Tornillos para madera 4×16mm (soportes del barral)
→2× Caño de barral cromado Ø25mm, cortado a 641 mm
→1× Kit riel para puertas corredizas de 2 m (2 hojas)
→2× Tirador embutido (manija de embutir, no sobresale)
→2× Kit antivuelco (fijación a pared)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 18 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 16 piezas según el mapa
Seguí el mapa de perforado: 172 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 11 tarugos con golpecitos suaves. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Encastrá los 3 estantes de la columna 3 en los tarugos
Uno por uno, de abajo hacia arriba. Va 42 mm más adentro que los laterales, y el mueble está apoyado de frente: antes de presentarlo, poné debajo un taco de 42 mm (un retazo de placa con un cartón, medido con el metro) para que apoye ahí y quede al ras de atrás. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el lateral derecho, en su marca. Empujá parejo hasta que apoye en el taco y limpiá con un trapo húmedo la cola que salga.
5Cerrá con el segundo divisor desde la izquierda
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 24 tarugos con golpecitos suaves. Va 42 mm más adentro que los laterales, y el mueble está apoyado de frente: antes de presentarlo, poné debajo un taco de 42 mm (un retazo de placa con un cartón, medido con el metro) para que apoye ahí y quede al ras de atrás. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el segundo divisor desde la izquierda ENTERO contra los 3 estantes de la columna 3, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos.
6Encastrá los 5 estantes de la columna 2 en los tarugos
Uno por uno, de abajo hacia arriba. Va 42 mm más adentro que los laterales, y el mueble está apoyado de frente: antes de presentarlo, poné debajo un taco de 42 mm (un retazo de placa con un cartón, medido con el metro) para que apoye ahí y quede al ras de atrás. Poné una gota de cola en los agujeros de tarugo y presentá cada estante contra el segundo divisor desde la izquierda, en su marca. Empujá parejo hasta que apoye en el taco y limpiá con un trapo húmedo la cola que salga.
7Cerrá con el primer divisor desde la izquierda
Prepará la pieza en el banco: poné una gota de cola en los agujeros de tarugo y meté 18 tarugos con golpecitos suaves. Va 42 mm más adentro que los laterales, y el mueble está apoyado de frente: antes de presentarlo, poné debajo un taco de 42 mm (un retazo de placa con un cartón, medido con el metro) para que apoye ahí y quede al ras de atrás. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el primer divisor desde la izquierda ENTERO contra los 5 estantes de la columna 2, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos.
8Encastrá el estante de la columna 1 en los tarugos
Va 42 mm más adentro que los laterales, y el mueble está apoyado de frente: antes de presentarlo, poné debajo un taco de 42 mm (un retazo de placa con un cartón, medido con el metro) para que apoye ahí y quede al ras de atrás. Poné una gota de cola en los agujeros de tarugo y presentá el estante de la columna 1 contra el primer divisor desde la izquierda, en su marca. Empujá parejo hasta que apoye en el taco y limpiá con un trapo húmedo la cola que salga.
9Colocá el piso: 8 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Desde la cara de afuera del piso, pasá un tornillo 4×50 por cada agujero pasante (8 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
10Colocá el techo: 8 tornillos y 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Desde la cara de afuera del techo, pasá un tornillo 4×50 por cada agujero pasante (8 en total) hasta que la cabeza quede al ras. Firme y sin pasarte: en la placa, un tornillo pasado deja de agarrar. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
11Encastrá el zócalo en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el zócalo contra el lateral derecho, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
12Cerrá con el lateral izquierdo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 5 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo ENTERO contra el estante de la columna 1, el piso, el techo y el zócalo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
13Igualá las dos diagonales
Medí de esquina a esquina por atrás. Si no dan igual, empujá la esquina de la diagonal más larga hasta que las dos midan lo mismo; todavía no claves el fondo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra.
14Apoyá el fondo
Con el mueble boca abajo, apoyá el fondo encima, con la cara lisa hacia adentro, dejando el mismo margen en todo el borde. Tu ayudante lo sostiene mientras clavás.
15Fijá el fondo con 2 clavos en las esquinas
Clavá un clavo en dos esquinas opuestas, sobre el canto de las piezas de abajo, sin salirte del centro de la placa. Todavía no sigas: primero revisá la escuadra.
16Revisá la escuadra antes de completar el clavado
Volvé a medir ambas diagonales. Si difieren, corregí ahora sin seguir clavando.
17Completá el fondo: 83 clavos
Seguí por todo el contorno y sobre los estantes y los divisores, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
18Apoyá la otra mitad del fondo
Apoyala al lado de la que ya clavaste, con la cara lisa hacia adentro y el mismo margen en el borde de afuera. Tu ayudante la sostiene mientras clavás.
19Completá el fondo: 49 clavos
Seguí por todo el contorno y sobre los estantes y el divisor, cada unos 15 cm, como marca el mapa. Clavá derecho: un clavo torcido asoma por la cara de adentro.
20Comprobá todas las fijaciones
Revisá que los tornillos estén firmes, que las excéntricas estén trabadas, que no quede cola sin limpiar, que el fondo esté clavado en todo el contorno. Con las diagonales iguales y el fondo fijo, la carcasa ya está arriostrada.
21Paren el mueble entre varios
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes ni del fondo.
22Poné el barral de la columna 1
Atornillá los 2 soportes, uno en el lateral izquierdo y otro en el primer divisor desde la izquierda, con 2 tornillos 4×16 cada uno, en las marcas del mapa: quedan a la misma altura y el caño, derecho. Presentá el caño de frente y apoyalo en los dos soportes abiertos (en forma de U). Si los tuyos son cerrados, de anillo, no entra con los dos atornillados: aflojá uno, pasá el caño por los dos y volvé a atornillarlo. Ya viene cortado a medida: entra sin forzar.
23Poné el barral de la columna 3 igual
Igual que el primero: los 2 soportes a la misma altura, en las marcas del mapa, y el caño encastrado.
24Atornillá el riel de arriba y la guía de abajo
Con el mueble parado, presentá el riel del kit debajo del techo, de lado a lado del hueco y sobre la línea de las hojas; si es más largo, cortalo con sierra para metal al ancho menos 2 mm. Atornillalo con los tornillos del kit, uno cada 30 cm, bien derecho: las hojas cuelgan de él. Después, la guía sobre el piso, justo debajo del riel: bajá las puntas del riel con una plomada o un nivel y marcá, para que queden a plomo uno del otro. Atornillala igual.
25Poné las ruedas en la hoja de atrás
Con la hoja acostada sobre la manta, atornillá las ruedas del kit en el canto de arriba, una cerca de cada punta y a la misma distancia del borde, con el tornillo de regulación hacia la cara que queda a la vista. Dejalas a mitad de recorrido: después se regulan colgadas.
26Poné las ruedas en la hoja de adelante
Con la hoja acostada sobre la manta, igual que la otra, atornillá las ruedas del kit en el canto de arriba, una cerca de cada punta y a la misma distancia del borde, con el tornillo de regulación hacia la cara que queda a la vista. Dejalas a mitad de recorrido: después se regulan colgadas.
27Colgá la hoja de atrás
Entre dos: inclinala un poco, metela por arriba hasta calzar las ruedas en la canaleta de atrás del riel y bajala derecha, que el canto de abajo entre en la guía. Va primero la de atrás: con la de adelante colgada, ésta ya no pasa.
28Colgá la hoja de adelante
Entre dos: inclinala un poco, metela por arriba hasta calzar las ruedas en la canaleta de adelante del riel y bajala derecha, que el canto de abajo entre en la guía.
29Regulá las hojas y poné las manijas
Cerralas y mirá la luz: con el tornillo de regulación de cada rueda subí o bajá cada punta hasta que la hoja quede a plomo, con la misma luz abajo de punta a punta y paralela a la otra. Corrélas de lado a lado: tienen que cruzarse sin rozarse ni tocar el lateral. Va embutida en la cara: al cruzarse, una hoja pasa a 2 mm de la otra y una manija que sobresale la raya. Levantá la hoja para sacarla del riel y acostala en la manta. En la marca del mapa, cerca del canto por donde se agarra, hacé el agujero que pide su envase: las redondas van con una mecha Forstner de ese diámetro (deja el fondo plano), con tope de profundidad para no atravesar la placa. Encastrala a presión (o con sus tornillos de atrás, si los trae) y volvé a colgar la hoja.
30Poné los topes
Atornillá un tope en cada punta del riel (suelen venir en el kit): corré cada hoja hasta el otro lado y fijá el tope donde tiene que frenar, así no golpea contra el lateral ni se sale del riel.
31Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Tapá las cabezas de los tornillos que quedan a la vista con tapatornillos. Esperá el curado completo de la cola antes de cargarlo. Te recomendamos fijarlo a la pared con el kit antivuelco de la lista antes de usarlo, sobre todo si hay chicos en casa.
