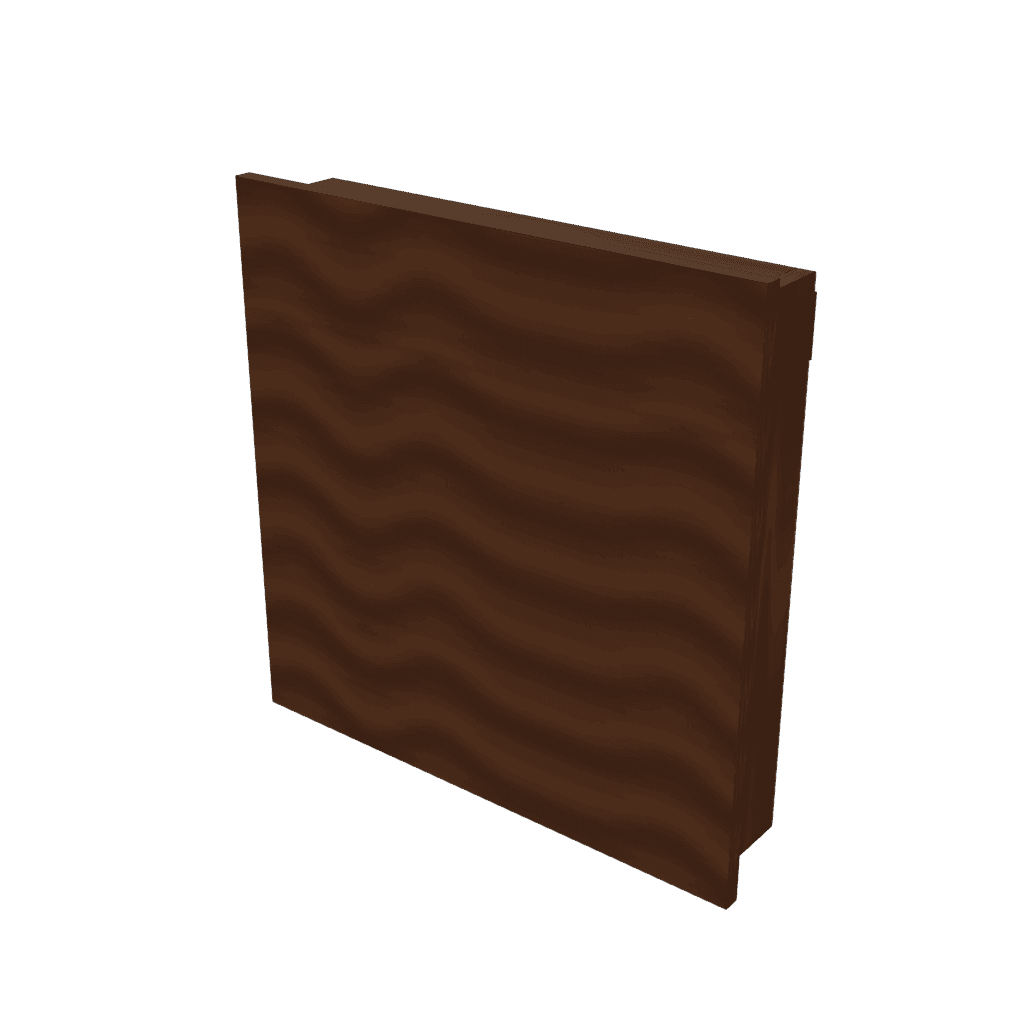

Cuadro con estante oculto a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →8× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →20× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
• →2× Bisagras cazoleta 35mm codo 0 (recta, puerta que tapa todo el lateral)
• →1× Herraje push-to-open (tip-on)
• →2× Tornillos 6×80 con tarugo Fischer S8 (para colgar)
• →2× Chapas de colgar (ojo de cerradura)
• →4× Tornillos para madera 4×16mm (escuadras, correderas, patas)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Acostá un lateral y armá el interior sobre él

   Este mueble no se arma parado: se arma ACOSTADO sobre un lateral, con la cara interna hacia arriba. Así cada pieza baja derecha sobre sus tarugos o sus pernos, sin tener que entrar en dos direcciones a la vez, que es lo que no se puede hacer. Enroscá los pernos de las minifix en la cara del lateral y presentá el piso y el techo PARADOS sobre ellos: el perno pasa por el agujero del canto —el borde finito de la pieza, el del espesor— y lo agarra la excéntrica, que girás hasta que trabe. Después encolá los tarugos de los estantes de la primera columna y paralos en sus pozos. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

2. 2. Cerrá con el otro lateral: es una sola maniobra

   Esto se hace de una sola vez y conviene ser dos. Enroscá los pernos en la cara de ese lateral, encolá los tarugos en los pozos de los estantes de la última columna, y bajá el lateral ENTERO sobre el conjunto, en paralelo: los pernos tienen que entrar en los pozos del canto del piso y del techo, y los tarugos en los de los estantes, todos al mismo tiempo. Cuando apoyó, girá las excéntricas hasta que traben.

3. 3. Cerrá con el fondo, que es lo que lo deja derecho

   El fondo no está para tapar la pared: es la pieza que traba el mueble derecho, y lo deja como esté en este momento. Por eso va ahora, antes de los cajones y las puertas — así los regulás sobre una caja que ya no se mueve. Primero enderezalo: medí las dos diagonales y empujá una esquina hasta que den iguales. Sostenelo así y clavá el fondo al perímetro y a cada estante y cada divisor, con un clavo cada 15 cm más o menos.

4. 4. Colgá la puerta batiente

   Antes del primer agujero, la advertencia que salva una puerta: el pozo de la bisagra es CIEGO, no tiene que salir del otro lado, así que va con fresa de copa CON TOPE de profundidad. Sin tope, la mecha asoma por la cara vista y esa hoja no se usa más. Las bisagras son cazoleta 35 mm y cada hoja lleva las suyas según cuánto mide y cuánto pesa: la hoja de 600 mm que abre a la izquierda, 2 bisagras con el CENTRO de la copa a 123, 477 mm desde su borde de abajo. El pozo es de Ø35 y 12,5 mm de profundidad, con el centro a 43,5 mm (la hoja se pasa de la caja: la copa va más adentro para que la bisagra quede sobre el lateral) del canto del lado de las bisagras. Las bases se atornillan a la CARA interna del lateral —o a la cara del divisor que mira a ese hueco, nunca a su canto de 18 mm—, a las mismas alturas: presentá la hoja con una cuña de 3 mm abajo para marcarlas sin que se te venga encima. Después colgala, regulala con los tornillos de la bisagra, que corrigen en los tres sentidos, y verificá que todas cierren parejas. (Qué son las bisagras cazoleta: las de los muebles de cocina, las que quedan escondidas adentro y se regulan con dos tornillitos. La COPA es el pozo redondo que se hace en la puerta; la BASE, la piecita que va atornillada al mueble.)

5. 5. Colgalo a la pared con las chapas

   Este va con dos CHAPAS DE COLGAR, que son para lo liviano: hasta 20 kg lleno, lo que declara una alacena de serie colgada así en ladrillo macizo. Con el mueble boca abajo, atornillá una chapa en el canto trasero de cada lateral, arriba, a ras del techo, con 2 tornillos cortos 4×16 cada una y el ojo hacia abajo. Medí la distancia entre los centros de los dos ojos: es la distancia entre los tornillos de la pared. Marcá esos dos puntos en la pared a la misma altura, con un nivel de burbuja; poné 2 tornillos de 6×80 con tarugo Fischer S8 y dejales la cabeza 4 mm afuera. Presentá el mueble, hacé entrar las cabezas en la parte ancha de los ojos y bajalo hasta que trabe. Fijate de qué pared lo colgás: vacío pesa ~9 kg. Con estos tornillos va bien en ladrillo macizo u hormigón; si la pared es de ladrillo hueco, de hormigón celular o de durlock, cambiá el tarugo por uno específico para hueco o llegá a un perfil. Cargado, la pared va a sostener ~19 kg (sin contar lo que apoyes sobre el piso del mueble), y la fijación se decide para TU pared. Ya colgado y antes de cargarlo, apoyale el nivel arriba para ver que haya quedado derecho. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.) (Qué es un tarugo Fischer: el tarugo de plástico que se mete en el agujero de la pared para que el tornillo tenga de dónde agarrarse; el S8 pide mecha de 8 mm. En ladrillo hueco o en durlock hacen falta tarugos especiales, porque el común gira en el aire.)
