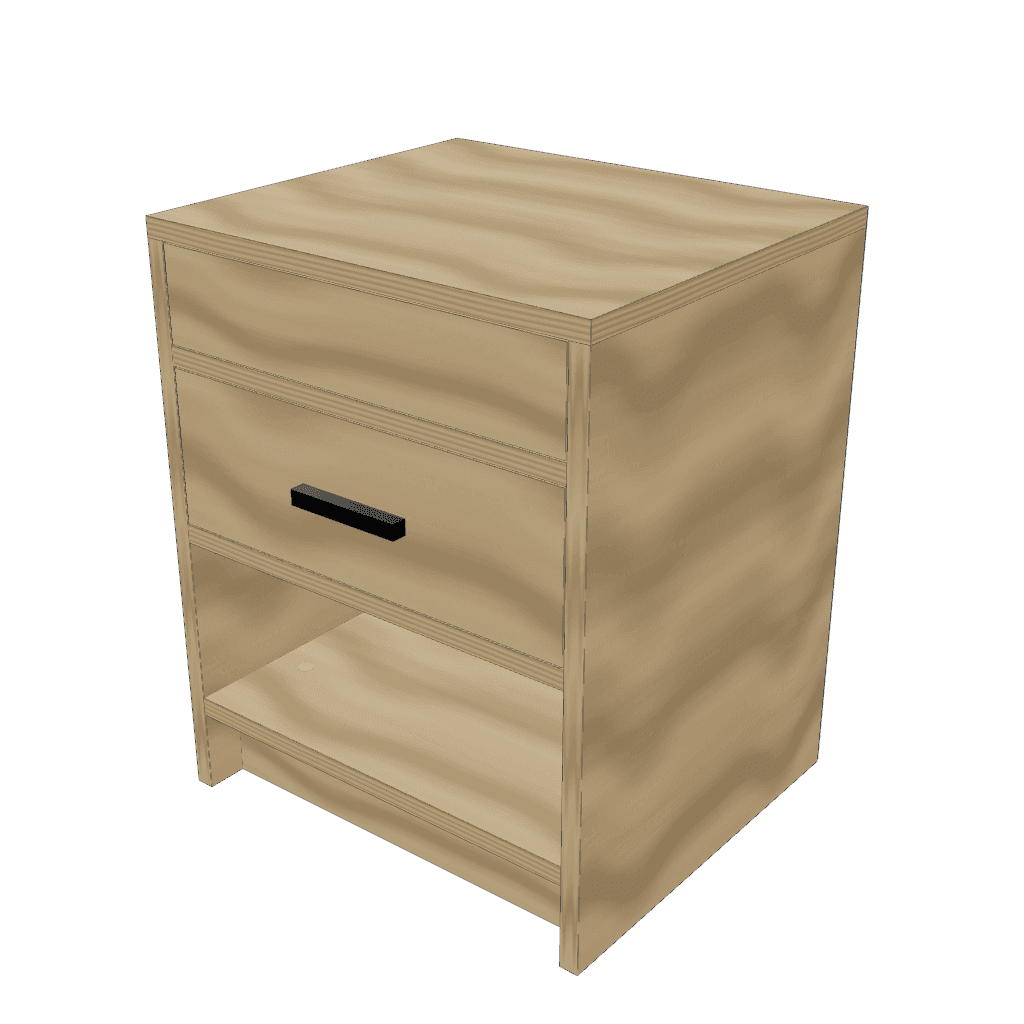

Mesa de luz con cajón oculto a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →20× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →32× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
• →8× Tornillos para madera 4×50mm
• →16× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →1× Correderas telescópicas 350 mm (par)
• →1× Correderas telescópicas push-to-open 350 mm (par)
• →1× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Acostá un lateral y armá el interior sobre él

   Este mueble no se arma parado: se arma ACOSTADO sobre un lateral, con la cara interna hacia arriba. Así cada pieza baja derecha sobre sus tarugos o sus pernos, sin tener que entrar en dos direcciones a la vez, que es lo que no se puede hacer. Enroscá los pernos de las minifix en la cara del lateral y presentá el piso PARADO sobre ellos: el perno pasa por el agujero del canto —el borde finito de la pieza, el del espesor— y lo agarra la excéntrica, que girás hasta que trabe. El techo NO va todavía: es pasante (apoya sobre los laterales) y se pone al final, desde arriba. Después encolá los tarugos de los estantes de la primera columna y paralos en sus pozos; el zócalo —la tabla que tapa el hueco de abajo— va con ellos, tarugado a este lateral y retirado 40 mm del frente, para que te entre la punta del pie. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

2. 2. Con el mueble abierto, atornillá la parte FIJA de cada corredera

   Aprovechá que el mueble todavía está abierto: con el segundo lateral puesto, meter el destornillador ahí adentro es una pelea. En cada lateral o divisor que vaya a recibir un cajón o una bandeja, atornillá la parte fija de la corredera sobre el eje que marca el mapa de perforado, con tornillos cortos 4×16 y con su frente donde arranca la caja, o sea 18 mm detrás del frente del cajón. Las que van en el segundo lateral, atornillalas con el lateral todavía suelto en el piso y colocalo después. Si el instructivo de tu corredera pide otro retiro del frente, hacele caso y corré igual las dos partes, la fija y la móvil. (Qué es una corredera telescópica: dos rieles de metal que se deslizan uno adentro del otro. Una mitad va al mueble y la otra al costado de la caja del cajón, siempre de a pares y a la MISMA altura de los dos lados.)

3. 3. Cerrá con el otro lateral: es una sola maniobra

   Esto se hace de una sola vez y conviene ser dos. Enroscá los pernos en la cara de ese lateral, encolá los tarugos en los pozos de los estantes de la última columna, y bajá el lateral ENTERO sobre el conjunto, en paralelo: los pernos tienen que entrar en los pozos del canto del piso, y los tarugos en los de los estantes, todos al mismo tiempo. Cuando apoyó, girá las excéntricas hasta que traben.

4. 4. Apoyá el techo pasante sobre los laterales: va último y entra por arriba

   Este techo es distinto: se corta al ancho total y TAPA los cantos de los dos laterales, así que de frente arriba se ve una sola línea. Por eso no se presentó parado como el piso: va ahora, con el mueble todavía acostado, entrando por la cabecera. Enroscá los pernos de las minifix en los pozos de la cara INFERIOR del techo (en el mapa de perforado, cerca de cada punta), presentalo de canto contra los cantos superiores de los dos laterales de modo que cada perno entre en el pozo del canto, y girá las excéntricas desde ADENTRO de la caja, en la cara interna de cada lateral, hasta que traben. Antes de trabar del todo, pasá la mano por los costados: el techo tiene que quedar ENRASADO con la cara externa de los laterales, ni sobresalido ni metido. (Enrasado, o al ras: que las dos piezas terminen en el mismo plano, sin que una sobresalga. Se comprueba pasando el dedo por la unión, que es más fiel que el ojo.)

5. 5. Cerrá con el fondo, que es lo que lo deja derecho

   El fondo no está para tapar la pared: es la pieza que traba el mueble derecho, y lo deja como esté en este momento. Por eso va ahora, antes de los cajones y las puertas — así los regulás sobre una caja que ya no se mueve. Primero enderezalo: medí las dos diagonales y empujá una esquina hasta que den iguales. Sostenelo así y clavá el fondo al perímetro y a cada estante y cada divisor, con un clavo cada 15 cm más o menos.

6. 6. Armá las 2 cajas de cajón

   Un cajón es una caja abierta arriba, y se arma siempre en el mismo orden. Primero encolá los tarugos de los dos laterales en la cara trasera del FRENTE, en los pozos que marca el mapa de perforado. Después atornillá el contrafrente —la tabla de atrás— entre los dos laterales, con tornillos 4×50 puestos por la cara del lateral y pre-perforando. Por último clavá el fondo de fibrofácil de 3 mm por debajo. Antes de que seque la cola, medí las dos diagonales de la caja y emparejalas: un cajón torcido roza contra el mueble y nunca cierra bien. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.)

7. 7. Montá los 2 cajones

   Ahora va la otra mitad de la corredera. Atornillá la parte MÓVIL de cada corredera telescópica de 350 mm (1 cajón) y 350 mm push-to-open (1 cajón) al lateral de la caja del cajón, sobre el eje que marca el mapa, centrada en su alto y enrasada con el frente de la caja, con tornillos cortos 4×16 (2 por pieza en las correderas cortas y 3 en las de 450 mm o más); la parte fija ya está a los costados de la columna. Encajá los 2 cajones empujando hasta el fondo y probá que corra suave, sin rozar. Después mirá el frente de costado: la luz entre frentes tiene que quedar pareja, unos 3 mm. (Push-to-open: quiere decir que no lleva tirador. Se abre apretando el frente, y la corredera lo expulsa sola.)

8. 8. Armá el cajón secreto

   Lo que hace secreto a este cajón es que no tiene tirador: se abre apretando el frente, y para eso lleva corredera PUSH-TO-OPEN, que es la que viene en la compra para él y no una común. Para que pase por un zócalo fijo y no por un cajón, el frente tiene que quedar parejo con el resto, con la misma luz de 3 mm en todo el perímetro. Probá que el push funcione ANTES de terminar el mueble: si hay que corregir la corredera, ahora se llega.

9. 9. Colocá el tirador

   Lo que más se nota de un mueble hecho en casa es un tirador dos milímetros más arriba que el de al lado, así que no marques a ojo: hacete una plantilla —un cartón con los agujeros— y usá la misma para todos, así quedan todos a la misma altura y a la misma distancia del borde. En los cajones van centrados; en las puertas, cerca del canto que se abre. Perforá siempre desde la cara vista hacia adentro, con un pedazo de madera apoyado por detrás para que la mecha no reviente la placa al salir, y atornillá el tirador desde adentro.
