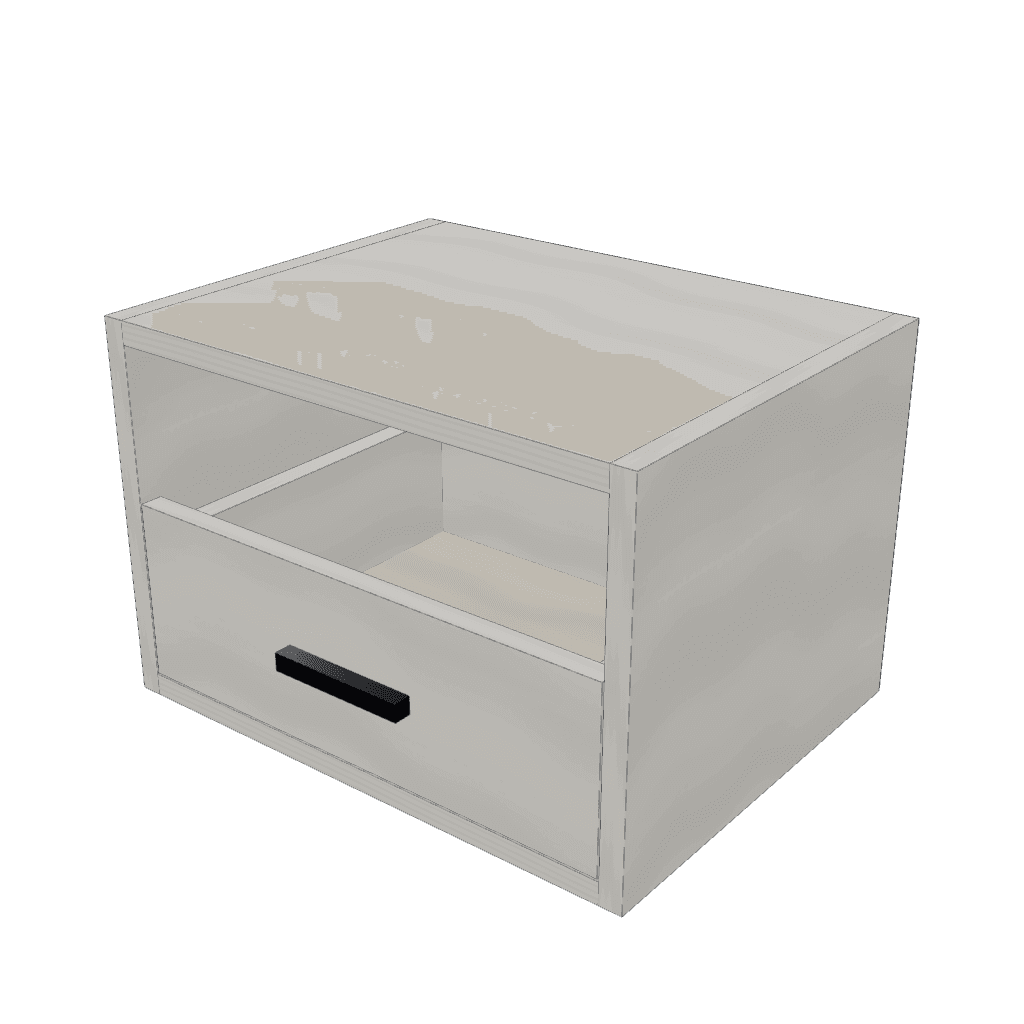

Mesa de luz colgada a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
• →4× Tarugos de madera estriados 8×30mm
• →1× Cola de carpintero (vinílica, pomo 250 g)
• →16× Clavos 1,5×20 (o tornillos 3×16) para el fondo de 3 mm
• →8× Tornillos para madera 4×50mm
• →8× Tornillos para madera 4×16mm (escuadras, correderas, patas)
• →1× Correderas telescópicas 300 mm (par)
• →1× Tiradores 128 mm entre centros (con tornillos M4 para frente de 18)
• →2× Tornillos 6×80 con tarugo Fischer S8 (para colgar)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Acostá un lateral y armá el interior sobre él

   Este mueble no se arma parado: se arma ACOSTADO sobre un lateral, con la cara interna hacia arriba. Así cada pieza baja derecha sobre sus tarugos o sus pernos, sin tener que entrar en dos direcciones a la vez, que es lo que no se puede hacer. Enroscá los pernos de las minifix en la cara del lateral y presentá el piso y el techo PARADOS sobre ellos: el perno pasa por el agujero del canto —el borde finito de la pieza, el del espesor— y lo agarra la excéntrica, que girás hasta que trabe. Después encolá los tarugos de los estantes de la primera columna y paralos en sus pozos. Una cosa que no se puede dejar para después: este mueble va COLGADO, y la tabla de colgar entra AHORA, arriba y atrás, antes de cerrar con el segundo lateral. Si cerrás el mueble sin ella, hay que desarmarlo. Cómo se fija está en el paso "Poné la tabla de colgar antes de cerrar", unos renglones más abajo. Un consejo que ahorra la mitad de los problemas: perforá TODAS las piezas antes de juntar ninguna, siguiendo el mapa de perforado —dice pieza, cara, x, y, diámetro y profundidad de cada pozo—, y después presentá el mueble en seco, o sea apoyá todas las piezas en su lugar sin cola y sin apretar nada, sólo para ver que cierre. Si algo no coincide, a esta altura se arregla; con la cola puesta, no. (Qué es el mapa de perforado: la hoja del kit donde está dibujada cada pieza con sus agujeros — en qué cara va cada uno, a cuántos milímetros de cada borde, con qué mecha y hasta qué profundidad.) (Qué es una minifix: la traba escondida de los muebles de placa. Un perno se enrosca en una pieza y una tuerca redonda entra en el pozo grande de la otra; al girarla media vuelta con el destornillador, engancha la cabeza del perno y junta las dos piezas.) (Qué es un tarugo: un palito de madera de 8 mm que entra a presión en dos pozos enfrentados y hace de espiga entre las piezas. No se ve desde afuera y lo que lo agarra es la cola.)

2. 2. Poné la tabla de colgar antes de cerrar

   Este mueble no va a apoyar en el piso: lo va a sostener la TABLA DE COLGAR de 414×120, que va arriba y atrás, a tope entre los laterales y los divisores. Va ADENTRO de la caja, así que se pone AHORA, con el mueble todavía abierto: una vez cerrado el segundo lateral y clavado el fondo, para ponerla hay que desarmar. Contra un LATERAL se fija con 2 tornillos 4×50 desde afuera, pre-perforando; contra un DIVISOR, con DOS escuadras metálicas por encuentro, una arriba y otra abajo, con tornillos cortos 4×16, corriendo las de una cara unos milímetros respecto de las de la otra para que los tornillos no se choquen adentro de los 18 mm. Y aprovechá que está todo en el piso para hacerle ahora los agujeros por donde van a pasar los tornillos de la pared: 2 en total, uno a 100 mm de cada punta de cada tramo y, si el tramo pasa de 80 cm, los del medio cada 60 cm como mucho, todos sobre el EJE de la tabla. Con el mueble colgado de los brazos no se perfora. (Pre-perforar: hacer antes un agujerito más fino que el tornillo, que se llama piloto. Sin él, el tornillo hace de cuña y parte la madera; en el canto de una placa, la abre como un libro.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (A tope: una pieza termina contra la cara de la otra, sin encastres ni cortes en ángulo. Por eso casi siempre lleva una escuadra metálica o unos tarugos que la sostengan.)

3. 3. Con el mueble abierto, atornillá la parte FIJA de cada corredera

   Aprovechá que el mueble todavía está abierto: con el segundo lateral puesto, meter el destornillador ahí adentro es una pelea. En cada lateral o divisor que vaya a recibir un cajón o una bandeja, atornillá la parte fija de la corredera sobre el eje que marca el mapa de perforado, con tornillos cortos 4×16 y con su frente donde arranca la caja, o sea 18 mm detrás del frente del cajón. Las que van en el segundo lateral, atornillalas con el lateral todavía suelto en el piso y colocalo después. Si el instructivo de tu corredera pide otro retiro del frente, hacele caso y corré igual las dos partes, la fija y la móvil. (Qué es una corredera telescópica: dos rieles de metal que se deslizan uno adentro del otro. Una mitad va al mueble y la otra al costado de la caja del cajón, siempre de a pares y a la MISMA altura de los dos lados.)

4. 4. Cerrá con el otro lateral: es una sola maniobra

   Esto se hace de una sola vez y conviene ser dos. Enroscá los pernos en la cara de ese lateral, encolá los tarugos en los pozos de los estantes de la última columna, y bajá el lateral ENTERO sobre el conjunto, en paralelo: los pernos tienen que entrar en los pozos del canto del piso y del techo, y los tarugos en los de los estantes, todos al mismo tiempo. Cuando apoyó, girá las excéntricas hasta que traben.

5. 5. Cerrá con el fondo, que es lo que lo deja derecho

   El fondo no está para tapar la pared: es la pieza que traba el mueble derecho, y lo deja como esté en este momento. Por eso va ahora, antes de los cajones y las puertas — así los regulás sobre una caja que ya no se mueve. Primero enderezalo: medí las dos diagonales y empujá una esquina hasta que den iguales. Sostenelo así y clavá el fondo al perímetro y a cada estante y cada divisor, con un clavo cada 15 cm más o menos.

6. 6. Armá la caja del cajón

   Un cajón es una caja abierta arriba, y se arma siempre en el mismo orden. Primero encolá los tarugos de los dos laterales en la cara trasera del FRENTE, en los pozos que marca el mapa de perforado. Después atornillá el contrafrente —la tabla de atrás— entre los dos laterales, con tornillos 4×50 puestos por la cara del lateral y pre-perforando. Por último clavá el fondo de fibrofácil de 3 mm por debajo. Antes de que seque la cola, medí las dos diagonales de la caja y emparejalas: un cajón torcido roza contra el mueble y nunca cierra bien.

7. 7. Montá el cajón

   Ahora va la otra mitad de la corredera. Atornillá la parte MÓVIL de cada corredera telescópica de 300 mm al lateral de la caja del cajón, sobre el eje que marca el mapa, centrada en su alto y enrasada con el frente de la caja, con tornillos cortos 4×16; la parte fija ya está a los costados de la columna. Encajá el cajón empujando hasta el fondo y probá que corra suave, sin rozar. (Enrasado, o al ras: que las dos piezas terminen en el mismo plano, sin que una sobresalga. Se comprueba pasando el dedo por la unión, que es más fiel que el ojo.)

8. 8. Colgalo a la pared

   Llegó el momento de subirlo, y conviene ser dos. Marcá en la pared la línea del BORDE SUPERIOR del mueble con un nivel de burbuja —de referencia, una alacena de cocina suele quedar con su piso a 1,45 m del suelo—. Los agujeros de la pared van sobre una línea paralela, 78 mm más abajo: ése es el eje de la tabla de colgar, y no es la mitad del alto del mueble porque la tabla mide 120 mm y va justo debajo del techo. Con la línea marcada, pasá 2 tornillos de 6×80 con tarugo Fischer S8 por los agujeros que ya le hiciste a la tabla. Ninguno a menos de 40 mm de una esquina de la pared, o el ladrillo se desgrana. Fijate de qué pared lo colgás: vacío pesa ~10 kg. Con estos tornillos va bien en ladrillo macizo u hormigón; si la pared es de ladrillo hueco, de hormigón celular o de durlock, cambiá el tarugo por uno específico para hueco o llegá a un perfil. Ya colgado y antes de cargarlo, apoyale el nivel arriba para ver que haya quedado derecho. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.) (Qué es un tarugo Fischer: el tarugo de plástico que se mete en el agujero de la pared para que el tornillo tenga de dónde agarrarse; el S8 pide mecha de 8 mm. En ladrillo hueco o en durlock hacen falta tarugos especiales, porque el común gira en el aire.)

9. 9. Colocá el tirador

   Lo que más se nota de un mueble hecho en casa es un tirador dos milímetros más arriba que el de al lado, así que no marques a ojo: hacete una plantilla —un cartón con los agujeros— y usá la misma para todos, así quedan todos a la misma altura y a la misma distancia del borde. En los cajones van centrados; en las puertas, cerca del canto que se abre. Perforá siempre desde la cara vista hacia adentro, con un pedazo de madera apoyado por detrás para que la mecha no reviente la placa al salir, y atornillá el tirador desde adentro.
