Cubo bajo abierto a medida

60 cm · módulo con estante. Acá está todo lo que hace falta para fabricarlo: las medidas, la lista de cortes para la maderera, los herrajes y el orden en que se arma. Podés cambiarle las medidas en el editor y todo se recalcula.

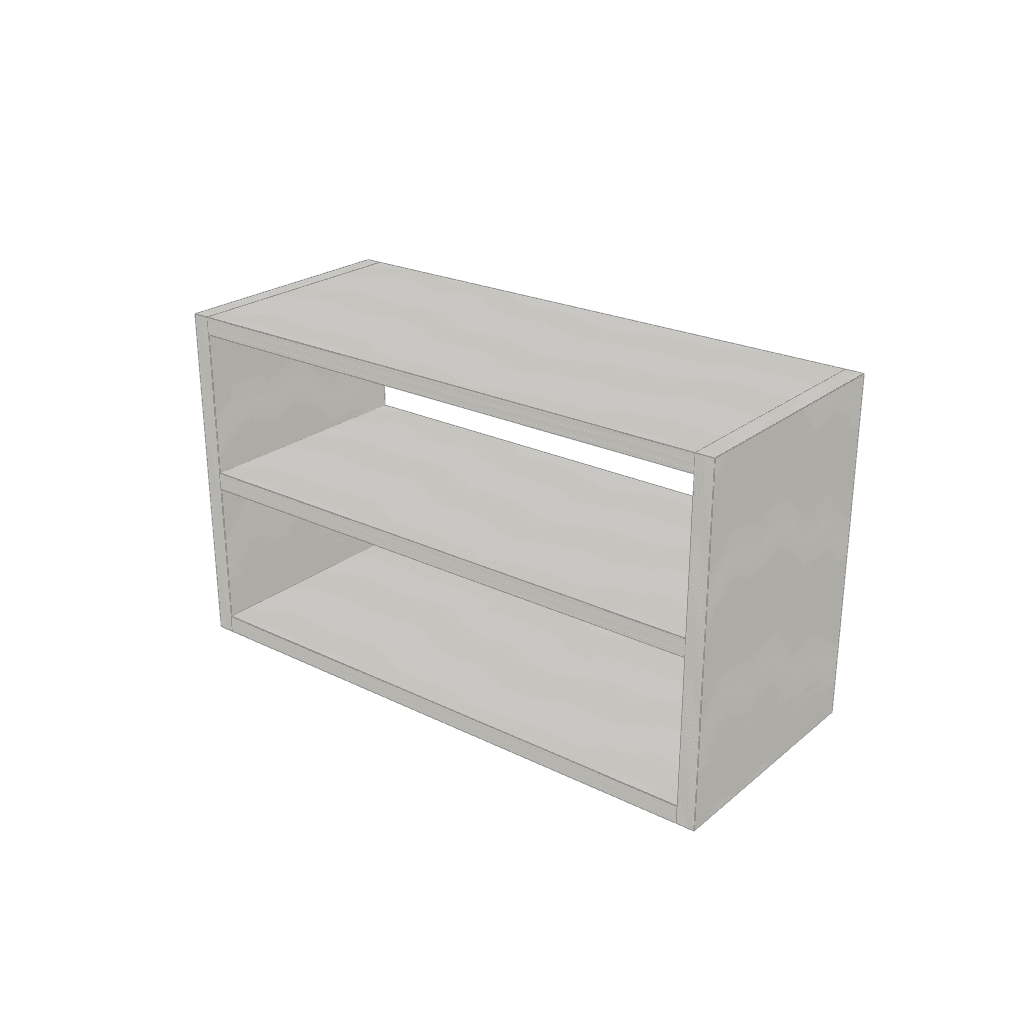

Cubo bajo abierto — mueble de referencia del cálculo — Mueble de referencia de este cálculo.

Ancho: 60 cm
Alto: 35 cm
Profundidad: 25 cm
Peso armado: 8.1 kg
Piezas a cortar: 5
Tipo: Estantería
Pasos de armado: 3
Materiales: $ 116.632

Materiales = placas + tapacanto + herrajes + servicio de corte, con precios orientativos de MercadoLibre. No incluye mano de obra.

Su estante aguanta unos 14 kg repartidos parejo (564 mm de luz entre apoyos, tablero de 18 mm). Es hasta donde llega el límite de flecha que usamos —la luz dividido 240, con tope de 3 mm, contando que el tablero sigue cediendo con los años—, no el de rotura: con más peso no se parte, se arquea.

Cubo bajo abierto — frente, lateral y planta, a la misma escala.

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Pieza	Cant.	Medida (mm)	Material
Piso/Techo / Estante	3	564 × 250 × 18	MDF 18mm Blanco
Lateral	2	350 × 250 × 18	MDF 18mm Blanco

Herrajes y tornillería

→8× Minifix Ø15 para placa de 18 (excéntrica + perno, tipo Häfele/Hettich)
→4× Tarugos de madera estriados 8×30mm
→1× Cola de carpintero (vinílica, pomo 250 g)

Cómo se arma

Un dibujo por paso: en naranja lo que va en ese paso y la flecha muestra por dónde entra. Salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1Canteá las 5 piezas
Trabajá una pieza por vez, con ayuda para sostenerla. Seguí los cantos señalados en la lista de cortes. Pegá el tapacanto, recortá el sobrante y repasá los bordes.
2Perforá las 5 piezas según el mapa
Seguí el mapa de perforado: 32 agujeros en total. Para cada pieza, comprobá cara o canto, posición, diámetro y profundidad. Sujetá y usá tope de profundidad; no atravieses un pozo ciego.
3Prepará y pará el lateral derecho
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Pará el lateral derecho sobre su canto delantero, encima de la manta, con la cara de adentro hacia donde van las otras piezas. Tu ayudante lo sostiene: todavía no se para solo.
4Encastrá el estante en los tarugos
Poné una gota de cola en los agujeros de tarugo y presentá el estante contra el lateral derecho, en su marca. Empujá parejo hasta que apoye y limpiá con un trapo húmedo la cola que salga.
5Colocá el piso y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el piso en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
6Colocá el techo y trabá 2 excéntricas
Meté 4 excéntricas en los agujeros grandes de la cara, con la flecha mirando hacia el canto por donde va a entrar el perno. Encajá el techo en los pernos del lateral derecho, parejo y en su marca. Girá con el destornillador las 2 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
7Cerrá con el lateral izquierdo y trabá 4 excéntricas
Prepará la pieza en el banco: enroscá 4 pernos a mano hasta el tope y poné una gota de cola en los agujeros de tarugo y meté 2 tarugos con golpecitos suaves. Poné cola en los agujeros de tarugo de las piezas paradas y bajá el lateral izquierdo ENTERO contra el estante, el piso y el techo, de una vez y en paralelo: todos los pernos y tarugos tienen que entrar al mismo tiempo. Conviene ser dos. Girá con el destornillador las 4 excéntricas de este lado hasta que traben: firme, sin forzar el tope.
8Igualá las dos diagonales
Medí de esquina a esquina por atrás y ajustá hasta que ambas diagonales midan lo mismo. Ya escuadrado, poné los sargentos de lado a lado sobre los encuentros, con un taco de madera para no marcar la melamina, y apretalos sin deformarlo: lo sostienen mientras la cola agarra. Este mueble no lleva fondo: no queda arriostrado solo, por eso te recomendamos fijarlo a la pared.
9Comprobá todas las fijaciones
Revisá que las excéntricas estén trabadas, que no quede cola sin limpiar. Sin fondo, lo que la mantiene en escuadra es la pared: te recomendamos fijarla antes de cargarla.
10Paren el mueble entre dos
Cuando la cola ya se pueda manipular (lo dice el envase: suele ser entre media hora y una hora), retiren los sargentos y levanten desde los laterales, apoyando el giro en el borde delantero inferior sobre la manta. No tiren de los estantes.
11Revisá el mueble antes de usarlo
Comprobá que apoye firme y esté en escuadra. Esperá el curado completo de la cola antes de cargarlo. Si hay chicos en casa o va a tener peso arriba, te recomendamos fijarlo a la pared con un kit antivuelco (escuadra, tornillos y taco): no viene en la lista de herrajes, se compra aparte.
