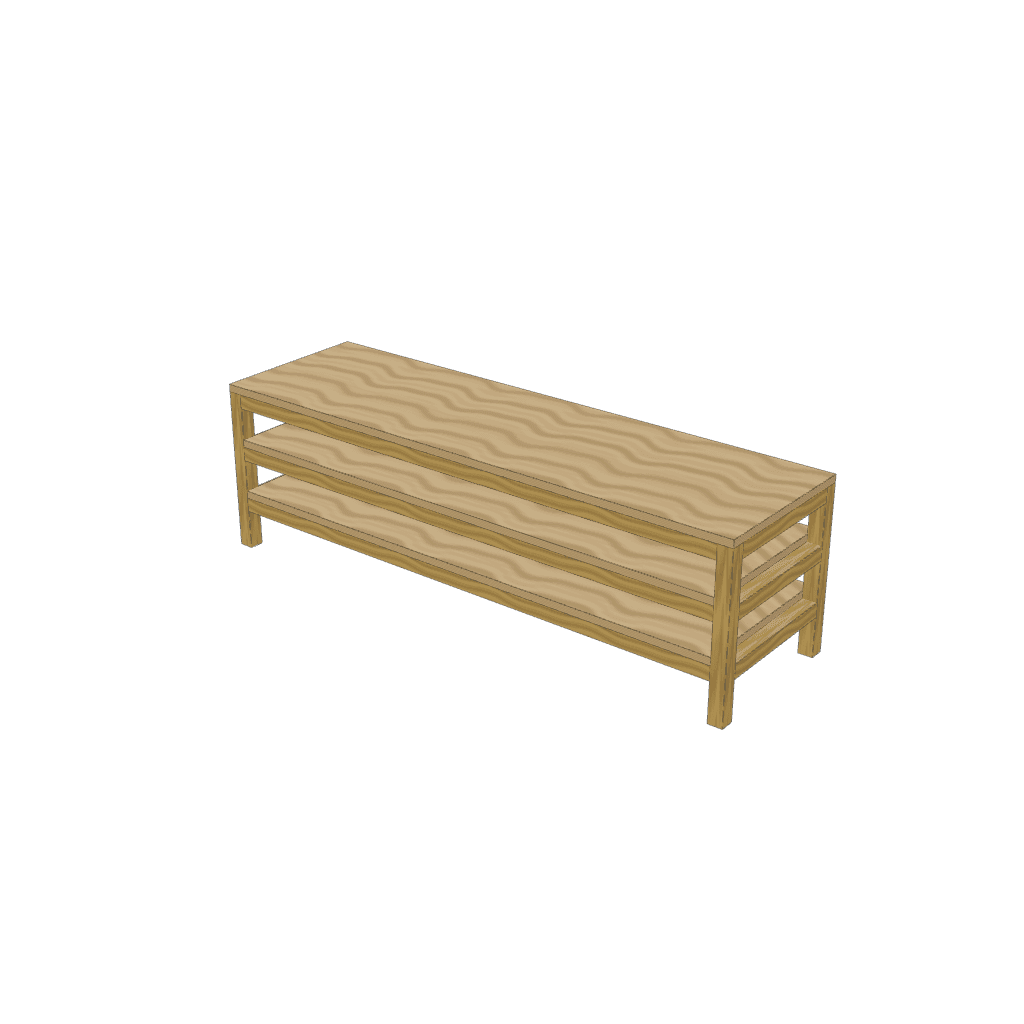

Banco estante a medida

Lista de cortes

Las piezas que hay que pedir en la maderera, con las medidas ya netas (espesores descontados en los encuentros). En el editor se descarga en CSV y PDF.

Herrajes y tornillería

• →36× Escuadras de refuerzo
• →144× Tornillos para madera 4×16mm (escuadras, correderas, patas)

Cómo se arma

El orden importa: un mueble se arma acostado sobre un lateral y cada pieza tiene que poder bajar en una sola dirección. Estos pasos salen del mismo motor que dibuja el mueble, así que cambian solos si cambiás las medidas.

1. 1. Armá los dos costados por separado, en el piso

   Este mueble son dos costados iguales que después se unen entre sí, así que empezá por armarlos de a uno, apoyados en el piso. Cada costado son dos patas unidas por sus travesaños cortos, como una escalera. Presentá cada travesaño ENTRE las patas, a tope contra sus caras internas, y fijá cada punta con una escuadra metálica por dentro, en el ángulo entre la pata y el travesaño, con dos tornillos cortos de 4×16 a cada pieza. No uses tornillos largos a través de la pata: un 4×50 no la cruza y no agarra de nada, así que la unión queda floja aunque parezca firme. Antes de pasar al otro costado, verificá que éste esté en escuadra. (Presentar, en carpintería: apoyar las piezas en su lugar sin cola y sin apretar nada, sólo para ver que todo cierra. Es lo que evita descubrir el error cuando ya no se puede desarmar.) (Ojo con la palabra escuadra, que se usa para dos cosas: la escuadra metálica es la L de chapa que se atornilla en un rincón, y estar en escuadra quiere decir que las esquinas den 90°. Eso último se comprueba midiendo las dos diagonales: tienen que dar iguales.) (A tope: una pieza termina contra la cara de la otra, sin encastres ni cortes en ángulo. Por eso casi siempre lleva una escuadra metálica o unos tarugos que la sostengan.)

2. 2. Pará los dos costados y unilos: acá el mueble se para solo

   Este es el paso en el que deja de ser un montón de palos. Con los dos costados parados y alguien que los sostenga, unilos con los travesaños del frente y de atrás de cada nivel, con la misma escuadra metálica por punta. Antes de apretar del todo, medí las dos diagonales del conjunto: si dan iguales, está derecho; si no, empujá una esquina hasta que coincidan. (A plomo y a nivel: a plomo es perfectamente vertical y a nivel, perfectamente horizontal. Las dos cosas se miden con el mismo nivel de burbuja, o con la app del celular.)

3. 3. Apoyá y fijá las 3 tapas

   Las tapas son los estantes donde vas a apoyar las cosas: cada una descansa sobre su marco de travesaños. Fijala desde abajo con 4 escuadras y tornillos CORTOS de 4×16 — con uno más largo la atravesás y la punta asoma por la cara de arriba, que es justo la que se ve. La tapa de arriba va siempre; las intermedias, a la altura de sus travesaños.

4. 4. Revisalo antes de cargarlo

   Último control, y lleva dos minutos: apoyalo donde va y empujalo suave de una esquina para ver que no se hamaque, y repasá todos los tornillos, que con el movimiento del armado siempre queda alguno flojo. Si va contra una pared y es alta, fijala a la pared con una escuadra: cargada arriba, una estantería alta se tumba hacia adelante.
